ADP1763WACPZ-1.0-R7

Описание ADP1763WACPZ-1.0-R7 от Analog Devices

Общее описание

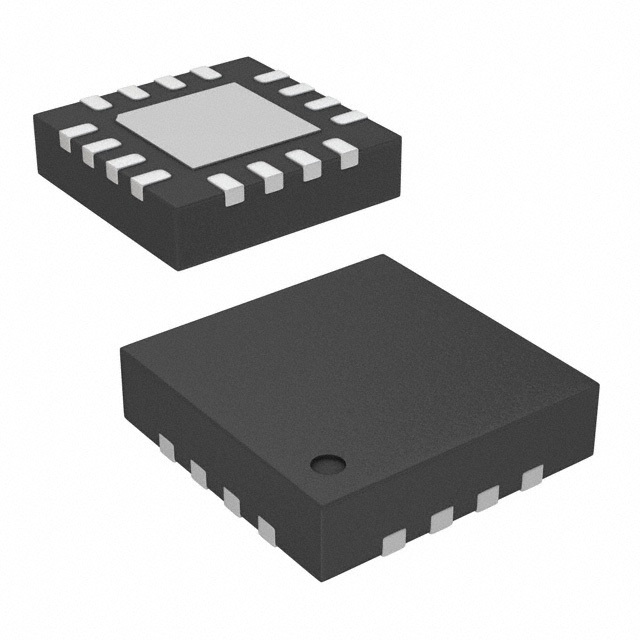

ADP1763WACPZ-1.0-R7 от Analog Devices – это линейный стабилизатор напряжения (LDO) класса премиум, предназначенный для обеспечения фиксированного выходного напряжения в 1 В с максимальным выходным током до 3 А. Устройство представлено в корпусе 16-LFCSP размером 3x3 мм, что обеспечивает компактность при монтаже на печатные платы.

Преимущества

• Низкий уровень шума и пульсаций: Отличается высокой точностью и низким уровнем шума, что делает его идеальным выбором для приложений, требующих высокую чистоту выходного напряжения.
• Высокая эффективность: Обеспечивает максимальную производительность при минимальном энергопотреблении.
• Защитные функции: Встроенные защиты от короткого замыкания, перегрева и перенапряжения обеспечивают дополнительную надежность.

Недостатки

• Ограниченный диапазон выходного напряжения: Выходное напряжение фиксировано на уровне 1 В, что ограничивает его универсальность для приложений, требующих различных уровней напряжения.
• Требуется специальный отвод тепла: При максимальных значениях выходного тока может возникнуть необходимость в дополнительном охлаждении.

Типовое использование

• Проектирование высокопроизводительных цифровых систем: Идеален для микропроцессоров и ASIC устройств, требующих стабильное и чистое напряжение питания.
• Мобильные устройства: Применяется в смартфонах, планшетах и других мобильных устройствах для регулировки напряжения.
• Телекоммуникационные системы: Используется в системах связи для обеспечения стабильной работы оборудования.

Рекомендации по применению

• Теплоотвод: Используйте подходящие методы теплоотвода в условиях высоких токов.
• Конденсаторы: Рекомендуется использовать высококачественные конденсаторы на входе и выходе для обеспечения стабильной работы и уменьшения пульсаций.
• Монтаж: Обеспечьте правильный монтаж на печатной плате для эффективного отвода тепла.

Основные технические характеристики

• Конфигурация выхода: Положительный фиксированный
• Количество регуляторов: 1
• Максимальное входное напряжение: 1.98 В
• Фиксированное выходное напряжение: 1 В
• Максимальный выходной ток: 3 А
• Ток покоя (Iq): 8 мА
• Ток питания (макс): 16 мА
• Защитные функции: Защита от короткого замыкания, перегрева и перенапряжения
• Рабочая температура: -40°C ~ 125°C (TJ)
• Тип монтажа: Поверхностный монтаж
• Корпус: 16-LFCSP (3x3)

Возможные аналоги

• LT1963 от Analog Devices: Регулятор с аналогичными характеристиками, но с более высокими уровнями выходного напряжения.
• TPS7A47 от Texas Instruments: Высокоточный LDO стабилизатор с низким уровнем шума и выходным током до 1 А.

Этот стабилизатор является отличным выбором для приложений с высокими требованиями к стабильности и чистоте выходного напряжения.
