ADP1762-ADJ-EVALZ

ADP1762-ADJ-EVALZ от Analog Devices

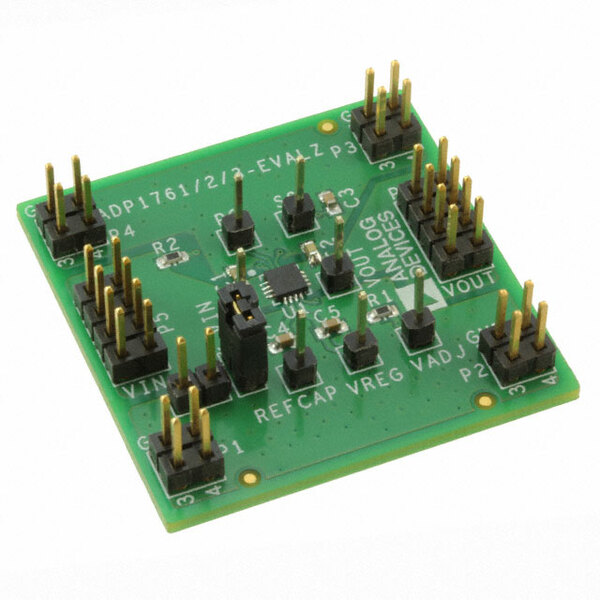

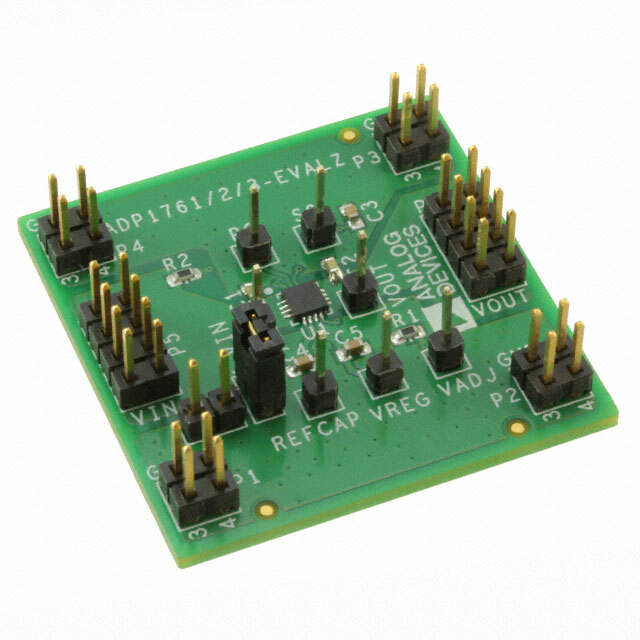

Общее описание: ADP1762-ADJ-EVALZ — это отладочная плата для линейного стабилизатора низкого напряжения ADP1762 производства компании Analog Devices. Этот стабилизатор предназначен для обеспечения высокой точности регулирования и низкого уровня шума при выходном токе до 2 A, что делает его идеальным решением для систем с высокими требованиями к качеству питания.

Преимущества:

• Высокая точность: Обеспечивает точную стабилизацию напряжения с минимальными отклонениями.
• Низкий уровень шума: Отлично подходит для чувствительных аналоговых и цифровых схем.
• Простота использования: Полностью готовая и укомплектованная отладочная плата позволяет быстро начать работу и оценить характеристики стабилизатора.

Недостатки:

• Ограниченное применение: Может не подходить для приложений, требующих более высоких уровней выходного напряжения или тока свыше 2 A.

Типовое использование: ADP1762-ADJ-EVALZ находит применение в следующих областях:

• Системы питания процессоров и микроконтроллеров.
• Чувствительные аналоговые и цифровые цепи.
• Мобильные устройства и портативная электроника.
• Приложения с высокими требованиями к стабильности и чистоте питания.

Рекомендации по применению:

• Обратите внимание на тепловые характеристики и обеспечьте надлежащую вентиляцию или охлаждение при высоких токах нагрузки.
• Используйте рекомендованные производителем компоненты для входных и выходных конденсаторов, чтобы гарантировать оптимальную работу стабилизатора.
• Проектируйте печатную плату с учетом требований к минимизации шумов и помех.

Основные технические характеристики:

• Входное напряжение: 1.1 В — 1.98 В
• Выходное напряжение: Регулируемое от 0.5 В до 1.5 В
• Максимальный выходной ток: 2 A
• Точность выходного напряжения: ±1%
• Ток покоя: 4.8 мА (тип.)
• Температурный диапазон: -40°C до +125°C

Возможные аналоги:

• ADP1763: Стабилизатор с аналогичными характеристиками, но с выходным током до 3 А.
• LT3080: Линейный стабилизатор с регулируемым выходом, способный выдерживать до 1.1 А выходного тока.
• TPS7A52: Аналог от Texas Instruments с возможностью регулировки выходного напряжения и выходным током до 2 А.

Используя отладочную плату ADP1762-ADJ-EVALZ, вы сможете оценить все возможности и преимущества линейного стабилизатора ADP1762, а также выбрать оптимальные параметры для ваших приложений.
