ADP170-1.8-EVALZ от Analog Devices

Общее описание

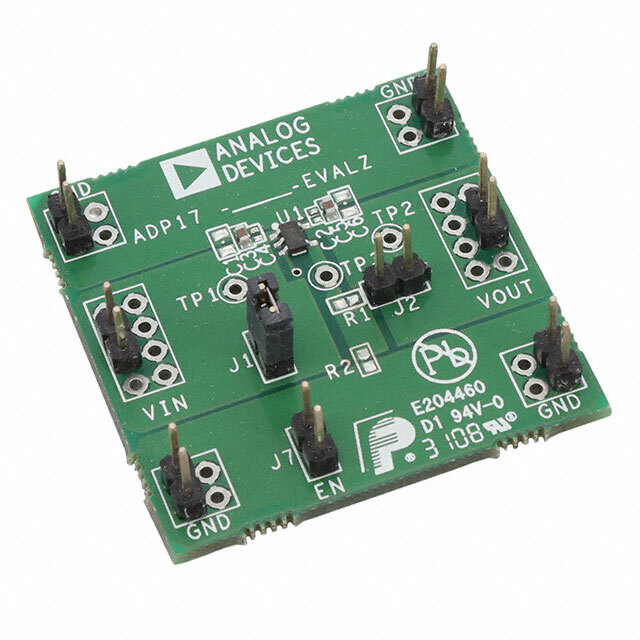

ADP170-1.8-EVALZ представляет собой оценочную плату для однонаправленного линейного стабилизатора напряжения ADP170-1.8 от компании Analog Devices. Этот стабилизатор предназначен для обеспечения фиксированного выходного напряжения 1.8 В с входного напряжения в диапазоне от 1.6 В до 3.6 В и может предоставлять выходной ток до 300 мА. Плата разработана для упрощения тестирования и оценки характеристик стабилизатора, что делает ее идеальным инструментом для разработчиков и инженеров.

Преимущества

• Высокая точность: ADP170-1.8 обеспечивает стабильное выходное напряжение с минимальными отклонениями, что критически важно для чувствительных к колебаниям компонентов.
• Низкий ток потребления: Плата характеризуется низким уровнем потребления тока в режиме покоя, что способствует энергоэффективности в приложениях с батарейным питанием.
• Компактное решение: Минимум внешних компонентов и полностью собранная плата упрощают интеграцию в проекты.

Недостатки

• Ограничение по току: Максимальный выходной ток ограничен 300 мА, что может быть недостаточным для некоторых применений.
• Фиксированное напряжение: Выходное напряжение фиксировано на уровне 1.8 В, что может требовать дополнительных стабилизаторов для других уровней напряжения.

Типовое использование

• Приборы с батарейным питанием: Стабильное питание для микроконтроллеров и аналоговых компонентов.
• Программируемая логика и ASIC: Обеспечение стабильного питания для цифровых схем.
• Полевые устройства и сенсоры: Стабилизация питания для точных измерений.

Рекомендации по применению

1. Убедитесь, что входное напряжение находится в диапазоне от 1.6 В до 3.6 В.
2. Внимательно следите за нагрузкой и не превышайте максимально разрешенный ток в 300 мА.
3. Используйте адекватные фильтрующие конденсаторы на входе и выходе для минимизации шумов и пульсаций.

Основные технические характеристики

• Входное напряжение: 1.6 В - 3.6 В
• Выходное напряжение: 1.8 В (фиксированное)
• Выходной ток: до 300 мА
• Тип стабилизатора: Положительный фиксированный
• Ток потребления в режиме покоя: Низкий, для улучшенной энергоэффективности

Возможные аналоги

• ADP171-1.8-EVALZ: Оценочная плата с аналогичными функциями, но для стабилизатора ADP171.
• TPS7A02EVM-187 от Texas Instruments: Оценочная плата для сверхмаломощного стабилизатора напряжения с фиксированным выходом.
• LT3020EMS8E-1.8 от Analog Devices: Регулятор с фиксированным выходным напряжением 1.8 В с аналогичными характеристиками.

Плата ADP170-1.8-EVALZ является универсальным инструментом для оценки производительности и тестирования однонаправленного линейного стабилизатора напряжения ADP170-1.8, предоставляя разработчикам удобство и точность при разработке и настройке своих проектов.
