ADP160UJZ-REDYKIT

ADP160UJZ-REDYKIT от Analog Devices

Общее описание

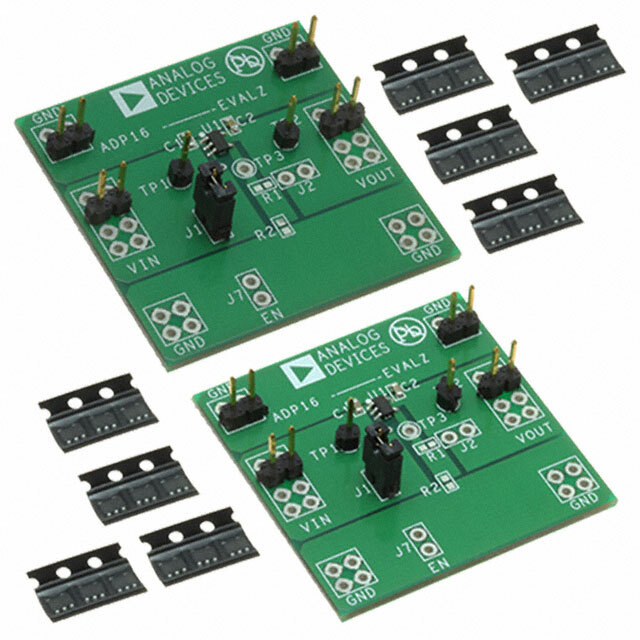

ADP160UJZ-REDYKIT от Analog Devices — это комплект для оценки характеристик малошумящего линейного стабилизатора напряжения серии ADP160. Данный стабилизатор предназначен для поддержания стабильного напряжения на выходе при изменяющемся входном напряжении и нагрузке. Комплект позволяет инженерам протестировать и охарактеризовать работу стабилизатора ADP160 в реальных условиях применения.

Преимущества

• Высокая стабильность: Обеспечивает стабильное выходное напряжение при изменениях входного напряжения и нагрузки.
• Низкое падение напряжения: Высокоэффективное решение с минимальными потерями.
• Малошумящий режим: Подходит для чувствительных аналоговых приложений.
• Удобство оценки: Комплект включает все необходимые компоненты для быстрой установки и тестирования.

Недостатки

• Ограниченный выходной ток: Максимальный выходной ток ограничен 150 мА, что может быть недостаточно для приложений с высокой нагрузкой.
• Фиксированные выходные напряжения: Комплект настроен на выдачу фиксированных напряжений (1.8В, 3.3В), что может быть недостаточно гибким для некоторых применений.

Типовое использование

• Питание аналоговых и цифровых схем.
• Устройства с низким энергопотреблением.
• Портативные устройства.
• Системы с батарейным питанием.

Рекомендации по применению

• Используйте комплект для оценки характеристик и оптимизации параметров стабилизатора ADP160 в конкретном применении.
• При тестировании убедитесь, что входное напряжение находится в допустимом диапазоне для ADP160.
• Подключайте стабилизатор к нагрузке, соответствующей максимальному выходному току, чтобы избежать перегрузки.

Основные технические характеристики

• Входное напряжение: От 2.2 В до 5.5 В
• Выходное напряжение: 1.8В, 3.3В
• Максимальный выходной ток: 150 мА
• Тип стабилизатора: Положительный фиксированный
• Температурный диапазон: От -40°C до +125°C
• Шум: Очень низкий уровень шума на выходе

Возможные аналоги

• ADP150: Низкошумящий линейный стабилизатор с аналогичными характеристиками, но с дополнительными вариантами выхода.
• LT1761: Фиксированные и регулируемые малошумящие линейные стабилизаторы от Analog Devices.
• MIC5205: Стабилизатор напряжения с низким падением от Micrel.

Этот комплект является идеальным решением для инженеров, которые хотят получить детальное представление о характеристиках и работе стабилизатора ADP160 и его возможностях интеграции в различные электронные системы.
