ADP1071-2EBZ12.1V от Analog Devices

Общее описание

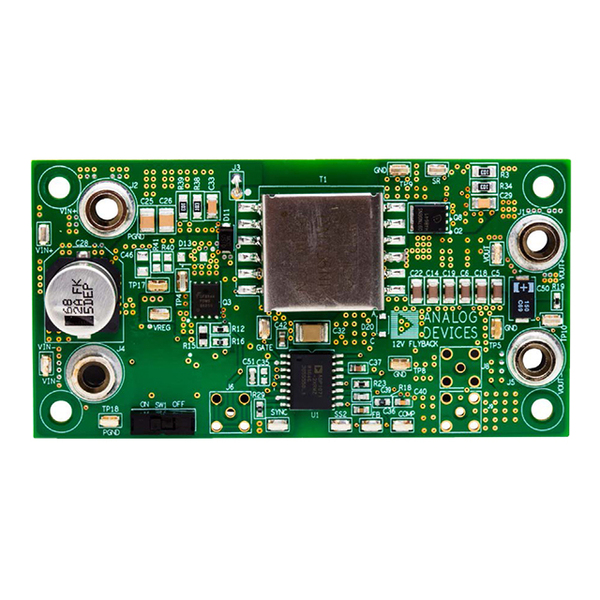

ADP1071-2EBZ12.1V — это отладочная плата от Analog Devices, предназначенная для оценки работы и производительности контроллера ADP1071-2 в DC/DC преобразователях. Плата представляет собой полностью собранный и протестированный модуль, который позволяет инженерам-конструкторам быстро оценить различные параметры и характеристики контроллера ADP1071-2 в реальных условиях.

Преимущества

• Высокая эффективность: Использование синхронного выпрямления и оптимизированного управления улучшает общую эффективность преобразования энергии.
• Компактность: Плата имеет небольшие размеры, что позволяет легко интегрировать её в различные системы.
• Удобства диагностики: Все необходимые тестовые точки и разъемы для удобства подключения и мониторинга.

Недостатки

• Требует внимательного обращения: Высоковольтные компоненты и схемы требуют осторожности при эксплуатации.
• Зависимость от внешних условий: Рабочие параметры могут варьироваться в зависимости от условий, таких как температура окружающей среды.

Типовое использование

• Резервные системы питания: Подходит для использования в системах резервного питания и источниках бесперебойного питания (ИБП).
• Промышленные системы: Подходит для применения в различных промышленных контроллерах и системах управления.
• Энергетические системы: Идеально подходит для преобразования и распределения энергии в различной электронике.

Рекомендации по применению

1. Убедитесь в правильности подключения: Все входы и выходы должны быть подключены в соответствии с электрической схемой.
2. Проводите тестирование в безопасных условиях: Работа с высоковольтными схемами требует соблюдения мер предосторожности.
3. Используйте соответствующий источник питания: Обеспечьте питание в диапазоне входного напряжения, указанного для данной платы.

Основные технические характеристики

• Тип преобразования: Flyback
• Входное напряжение: 36В–60В
• Выходное напряжение: 12.1В
• Выходной ток: до 3А
• Частота переключения: 300 кГц
• Тип платы: Полностью собранная и готовая к использованию отладочная плата

Возможные аналоги

• ADP1071-1: Владельцем данного контроллера можно рассмотреть аналог с чуть иными характеристиками.
• LM25184-Q1 от Texas Instruments: Альтернативный контроллер для DC/DC преобразователей с подобными характеристиками, но другими конструктивными особенностями.

Интеграция и тестирование отладочной платы ADP1071-2EBZ12.1V являются важными шагами для инженеров, желающих использовать ADP1071-2 в реальных проектах и получать стабильные и надежные результаты преобразования энергии.
