ADN8810ACPZ

ADN8810ACPZ от Analog Devices

Общее описание

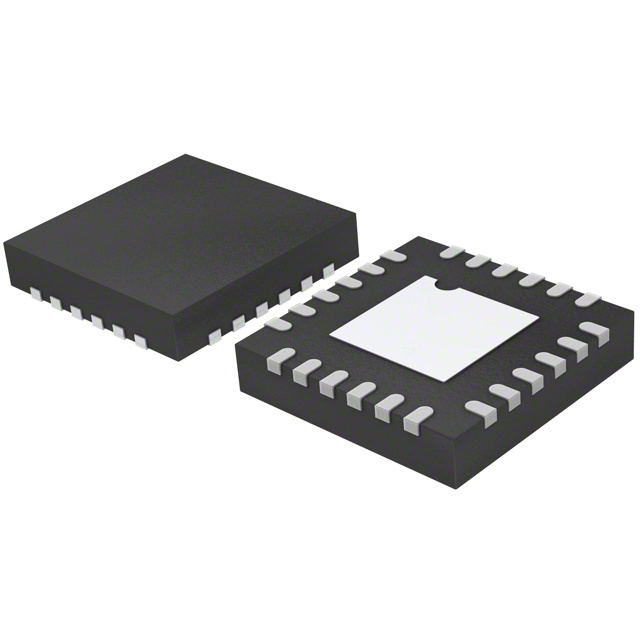

ADN8810ACPZ - это высокоточный источник тока с 12-битной разрешающей способностью, разработанный компанией Analog Devices. Он предназначен для применения в системах, где требуется стабильное и регулируемое управление током с высокой точностью. Данный компонент интегрирован в компактный корпус 24-LFCSP (4x4), что делает его идеальным выбором для использования в компактных и высокопроизводительных устройствах.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает отличную точность регулирования тока.
• Компактность: малый размер корпуса (24-LFCSP) позволяет использовать компонент в портативных и миниатюрных устройствах.
• Высокий выходной ток: поддержка выходного тока до 300 мА.
• Широкий температурный диапазон: стабильная работа в диапазоне температур от -40°C до +85°C.

Недостатки

• Цена: высокая точность и компактность могут обусловливать более высокую стоимость компонента.
• Ограничения по напряжению: возможно, компонент не подойдет для схем, требующих очень высоких напряжений.

Типовое использование

• Прецизионное управление током в различных измерительных и контролирующих системах.
• Лазерные диоды и другие оптические системы.
• Медицинское оборудование, требующее высокой точности.
• Промышленное оборудование и контроль производственных процессов.

Рекомендации по применению

1. Планирование схемы: учитывайте ограничения и требования к выходному току и напряжению.
2. Теплоотвод: при использовании на высоких токах предусмотрите эффективное охлаждение компонента.
3. Фильтрация: для достижения максимальной точности используйте фильтры и качественные стабилизаторы напряжения в вашей схеме.

Основные технические характеристики

• Разрешение: 12 бит
• Максимальный выходной ток: 300 мА
• Корпус: 24-LFCSP (4x4)
• Диапазон рабочих температур: -40°C ~ 85°C

Возможные аналоги

• MAX1978 от Maxim Integrated: также высокоточный источник тока, но с другими характеристиками корпуса и управляющими параметрами.
• LT3092 от Linear Technology: высокоточный регулируемый источник тока с другим диапазоном выходных токов и напряжений.

Используя данные рекомендации и описание, вы сможете правильно интегрировать ADN8810ACPZ в свою систему, обеспечив надежность и точность работы вашего устройства.
