Описание для ADN4612ACPZ от Analog Devices

Общее описание

ADN4612ACPZ — это кросспоинтный переключатель с конфигурацией 12x12, разработанный компанией Analog Devices. Устройство представляет собой высокоскоростной мультиплексор, который позволяет динамически маршрутизировать до 12 дифференциальных каналов данных на 12 других каналов. Этот переключатель предназначен для использования в системах с высокими требованиями к пропускной способности и гибкости коммутации сигналов.

Преимущества

• Высокая пропускная способность: Поддержка скоростей передачи данных до 11.3 Гбит/с на канал.
• Гибкость конфигурации: Возможность динамической конфигурации каналов для оптимального использования в различных приложениях.
• Низкое энергопотребление: Спроектирован для эффективного использования энергии, что идеального для портативных и энергетически чувствительных систем.

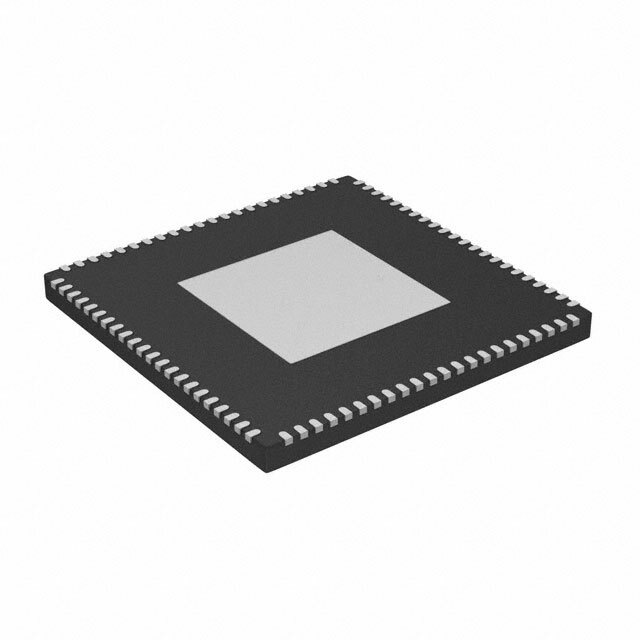

• Компактный корпус: Поверхностный монтаж в корпуса LFCSP (Low Profile Quad Flat Package-Chip Scale Package) размером 12x12 мм, что экономит место на печатной плате.

Недостатки

• Сложность интеграции: Для полноценной реализации возможностей может потребоваться глубокое понимание работы с высокоскоростными сигналами и специфическими интерфейсами.
• Требования к качеству сигнала: Для достижения максимальной производительности необходим тщательный контроль качества сигнала и электропитания.

Типовое использование

ADN4612ACPZ широко используется в следующих областях:

• Коммуникационные системы: Сетевое оборудование, коммутаторы, маршрутизаторы.
• Цифровые видеосистемы: Маршрутизация видеосигналов в системах высокого разрешения.
• Инструментальная электроника: Приборы и измерительные системы, требующие гибкой маршрутизации сигналов.

Рекомендации по применению

• Экранирование и заземление: Обеспечьте качественное экранирование и правильное заземление, чтобы минимизировать помехи и шум.
• Теплоотвод: Используйте подходящие методы теплового управления для отвода тепла из корпуса.
• Рациональное планирование трассировки PCB: Убедитесь в минимизации длины трасс и кросстоков для поддержания качества сигнала на высоких скоростях.

Основные технические характеристики

• Количество каналов: 12 входных и 12 выходных.
• Скорость передачи данных: до 11.3 Гбит/с на канал.
• Напряжение питания: от 1.7В до 3.6В.
• Рабочая температура: от -40°C до +85°C.
• Корпус: 88-LFCSP (12x12).

Возможные аналоги

• Analog Devices ADN4600: 8x8 кросспоинтный переключатель, который может быть альтернативой для систем с меньшими требованиями к каналам.
• Texas Instruments LMH6525: Высокоскоростной аналоговый кросспоинтный переключатель для аналогичных применений.

ADN4612ACPZ от Analog Devices является мощным и гибким решением для высокоскоростных систем коммутации сигналов, обеспечивая надежную производительность и широкие возможности конфигурирования.
