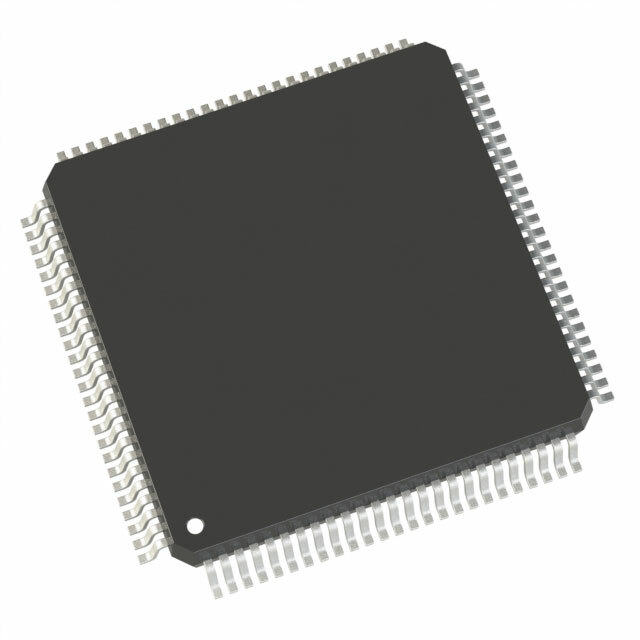

ADN4604ASVZ

ADN4604ASVZ от Analog Devices

Общее описание

ADN4604ASVZ — это высокопроизводительный кросспойнтный (перекрестный) переключатель производства Analog Devices. Он предназначен для маршрутизации и управления сигналами в высокоскоростных сетевых и коммуникационных системах. Включает 16 независимых переключателей 16:1, что позволяет производить коммутацию в любом направлении между 16 входами и 16 выходами.

Преимущества

• Высокая скорость: Поддерживает скорость передачи данных до 4,25 Гбит/с.
• Малые задержки: Высокая производительность с низкой задержкой сигнала.
• Гибкость конфигурации: Возможность гибкой перекоммутации любого из входов на любой из выходов.
• Компактное исполнение: Устройство поставляется в 100-выводном корпусе TQFP с тепловым отводом.

Недостатки

• Сложность в настройке: Требует точной настройки для обеспечения оптимальной производительности.
• Цена: Относительно высокая стоимость по сравнению с более простыми мультиплексорами и переключателями.

Типовое использование

• Сетевые интерфейсы: Применяется в маршрутизаторах и коммутаторах для управления потоками данных.
• Инфраструктура связи: Используется в телекоммуникационных системах для распределения сигналов.
• Измерительное оборудование: Подходит для высокоскоростных измерительных систем и тестовой аппаратуры.
• Аудио и видеосистемы: Применяется для маршрутизации сигналов в профессиональном аудио- и видеоустройстве.

Рекомендации по применению

• Обеспечьте надлежащую распайку вывода и теплового отвода для поддержания стабильной работы.
• Используйте соответствующие блоки фильтрации питания для минимизации шумов.
• Следите за соблюдением рекомендаций производителя по размещению и трассировке печатной платы для уменьшения перекрестных помех.

Основные технические характеристики

• Конфигурация: 1 x 16:16 кросспойнтный переключатель
• Входное напряжение питания: 2.7V ~ 3.6V
• Диапазон температур: -40°C ~ 85°C
• Корпус: 100-TQFP-EP (14x14)

Возможные аналоги

• ADN4605: Похожий кросспойнтный переключатель с улучшенными характеристиками.
• PI3HDX1204 от Diodes Incorporated: Альтернативный вариант с аналогичными характеристиками.
• SY89838U от Microchip Technology: Другой высокоскоростной переключатель для схожих применений.

Заключение

ADN4604ASVZ от Analog Devices — это мощный и гибкий инструмент для задач, которые требуют высокоскоростной коммутации и маршрутизации сигналов в сложных электронных системах. Подходит для использования в широком спектре приложений от телекоммуникаций до измерительного оборудования.
