ADN2847ACP-48 от Analog Devices

Общее описание

ADN2847ACP-48 — это одноканальный драйвер лазерного диода, разработанный компанией Analog Devices. Он предназначен для использования в волоконно-оптических системах связи и поддерживает скорость передачи данных до 3,3 Гбит/с. Этот компонент обеспечивает высокоточное управление лазерным диодом, что помогает минимизировать искажения и увеличить дальность передачи данных.

Преимущества

• Высокая скорость передачи данных: Поддерживает скорость передачи данных до 3,3 Гбит/с, что делает его идеальным для современных систем передачи данных.
• Точное управление: Обеспечивает точное управление лазерным диодом, минимизируя искажения.
• Широкий диапазон рабочих температур: Работает в диапазоне от -40°C до 85°C, что позволяет использовать его в различных условиях.
• Компактный корпус: Поставляется в корпусе 48-LFCSP (7x7), что экономит пространство на плате.

Недостатки

• Устаревший статус: Данный компонент имеет статус "Obsolete", что может создавать сложности с его приобретением и поиском аналогов.
• Требования к питанию: Рабочее напряжение составляет от 3 В до 3,6 В, что может потребовать дополнительных стабилизаторов напряжения в системе.

Типовое использование

• Волоконно-оптические системы связи
• Системы передачи данных высокой скорости
• Лазерные дальномеры
• Медицинские устройства с лазерными датчиками

Рекомендации по применению

• Температурный режим: Убедитесь, что компонент работает в пределах допустимых температурных значений (-40°C ~ 85°C).
• Питание: Обеспечьте стабильное питание в диапазоне от 3 В до 3,6 В.
• Корпус и монтаж: Используйте соответствующие методы пайки и монтажа для корпуса 48-LFCSP (7x7) для надёжного соединения с платой.

Основные технические характеристики

• Скорость передачи данных: до 3,3 Гбит/с
• Количество каналов: 1
• Напряжение питания: 3 В ~ 3,6 В
• Ток потребления: 50 мА
• Ток модуляции: 80 мА
• Ток смещения: 100 мА
• Рабочая температура: -40°C ~ 85°C

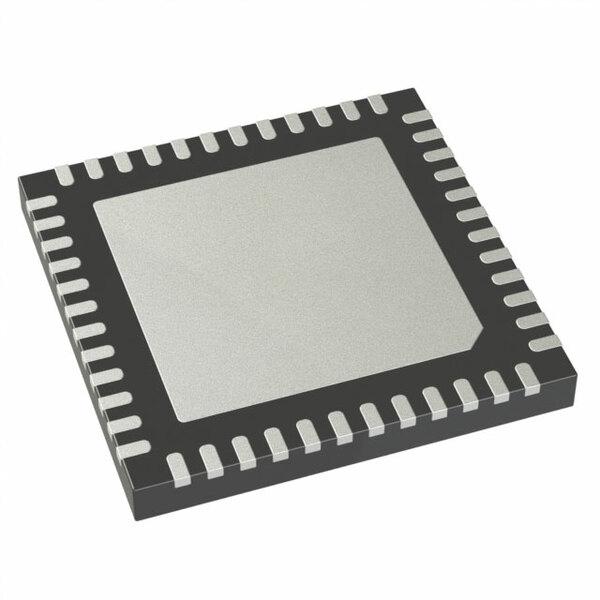

• Корпус: 48-LFCSP (7x7)

Возможные аналоги

• ADN2845 от Analog Devices
• MAX3735 от Maxim Integrated
• HFE4080-522 от Honeywell

Этот компонент отлично подходит для применения в разнообразных волоконно-оптических системах и устройствах, требующих высоких скоростей передачи данных.
