ADN2530YCPZ-REEL7

Описание компонента: ADN2530YCPZ-REEL7

Общее описание:

ADN2530YCPZ-REEL7 - это высокоскоростной драйвер лазерного диода, разработанный компанией Analog Devices. Он предназначен для передачи данных на скорости до 11.3 Гбит/с, что делает его идеальным решением для использования в оптических передатчиках с высокой пропускной способностью и сетевых приложениях.

Преимущества:

• Высокая скорость передачи данных: Поддержка до 11.3 Гбит/с обеспечивает быструю и надежную передачу данных.

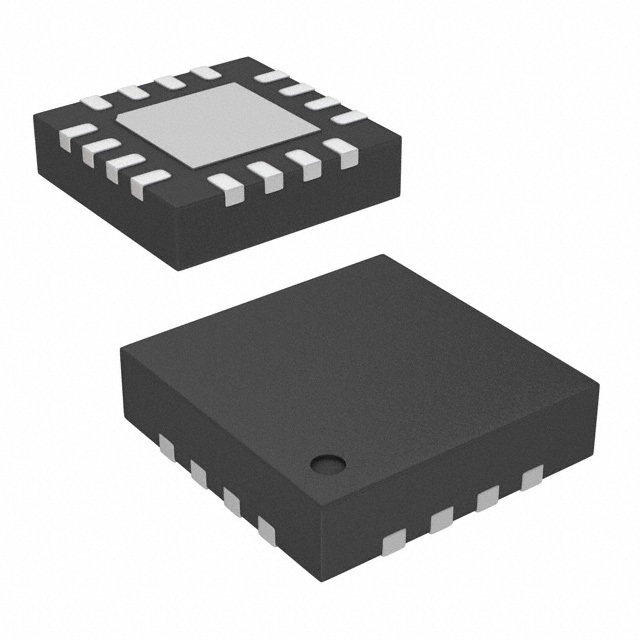

• Компактный корпус: Устройство заключено в компактный корпус 16-LFCSP (Lead Frame Chip Scale Package) размером 3x3 мм, что способствует его интеграции в различные системы.
• Широкий диапазон рабочих температур: Поддерживает работу в диапазоне от -40°C до +100°C, что позволяет использовать его в широком спектре приложений и условий.

Недостатки:

• Может потребоваться дополнительное охлаждение при работе на верхних границах температурных режимов.
• Необходимы тщательные меры по защите от электростатического разряда (ESD) при монтаже и эксплуатации.

Типовое использование:

• Оптические передатчики: В системах связи, требующих высокой пропускной способности данных, таких как сети передач данных и телекоммуникации.
• Системы хранения данных: Высокоскоростные линии связи в системах хранения данных.
• Сетевые коммутаторы и маршрутизаторы: Для оптических интерфейсов в сетевых устройствах.

Рекомендации по применению:

• Обеспечьте надежное охлаждение для оптимизации работы и обеспечения долговечности устройства.
• Используйте соответствующие экранирующие материалы и схемы заземления для защиты от помех.
• Оснастите компоненты и плато средствами защиты от ESD.

Основные технические характеристики:

• Скорость передачи данных: До 11.3 Гбит/с
• Количество каналов: 1
• Напряжение питания: 3.07 В – 3.53 В
• Ток потребления: 27 мА (типичное значение)
• Ток модуляции: 23 мА
• Ток подмагничивания: 25 мА
• Рабочий диапазон температур: -40°C до +100°C
• Корпус: 16-LFCSP (3x3 мм)
• Тип монтажа: Поверхностный монтаж (SMD)

Возможные аналоги:

• ADN2531 - аналогичный драйвер с меньшими значениями тока.
• HXT5001 - драйвер лазерного диода от компании Broadcom с аналогичными характеристиками.
• IDT TQ8103 - высокоскоростной драйвер от компании Integrated Device Technology.

Используйте ADN2530YCPZ-REEL7 от Analog Devices для создания высокоскоростных оптических систем связи и обеспечения надежной передачи данных.
