ADN2526ACPZ-R2 от Analog Devices

Общее описание

ADN2526ACPZ-R2 - это высокоскоростной драйвер лазерного диода от компании Analog Devices. Этот компонент предназначен для прямого модулирования лазеров и способен работать на скорости до 11.3 Гбит/с. ADN2526ACPZ-R2 поддерживает диапазон напряжений питания от 3 В до 3.6 В, предоставляя гибкие возможности для применения в различных сферах.

Преимущества

• Высокая скорость передачи данных: До 11.3 Гбит/с.
• Широкий диапазон рабочих напряжений: 3 В - 3.6 В.
• Высокая стабильность и надежность.
• Компактный форм-фактор: 16-LFCSP-VQ (3x3).

Недостатки

• Высокий уровень энергопотребления при максимальном уровне производительности.
• Необходимость в точной настройке и контроле температурного режима работы.

Типовое использование

• Системы оптической связи: Использование в системах передачи данных на большие расстояния.
• Телекоммуникационные приложения: Обеспечение высокой скорости передачи данных.
• Датчики и системы визуализации: Использование в лазерных системах для передачи изображения.

Рекомендации по применению

• Соблюдайте температурный режим: Рабочий диапазон -40°C ~ 85°C.
• Точная настройка: Требуется точная настройка для получения максимальной производительности и стабильности.
• Правильное питание: Поддерживайте напряжение питания в пределах 3 В - 3.6 В для обеспечения стабильной работы.

Основные технические характеристики

• Даташит: [ADN2526ACPZ-R2 Datasheet](https://www.analog.com/media/en/technical-documentation/data-sheets/ADN2526.pdf)
• Скорость передачи данных: до 11.3 Гбит/с
• Количество каналов: 1
• Напряжение питания: 3 В ~ 3.6 В
• Ток потребления: 46 мА
• Ток модуляции: 80 мА
• Ток смещения: 100 мА
• Рабочая температура: -40°C ~ 85°C

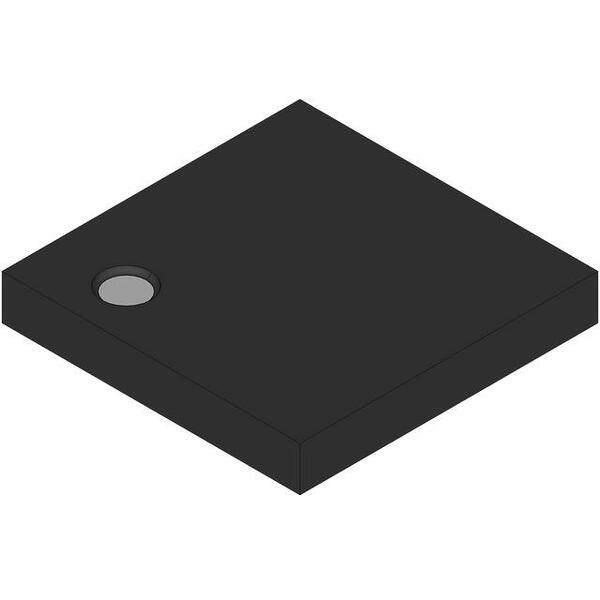

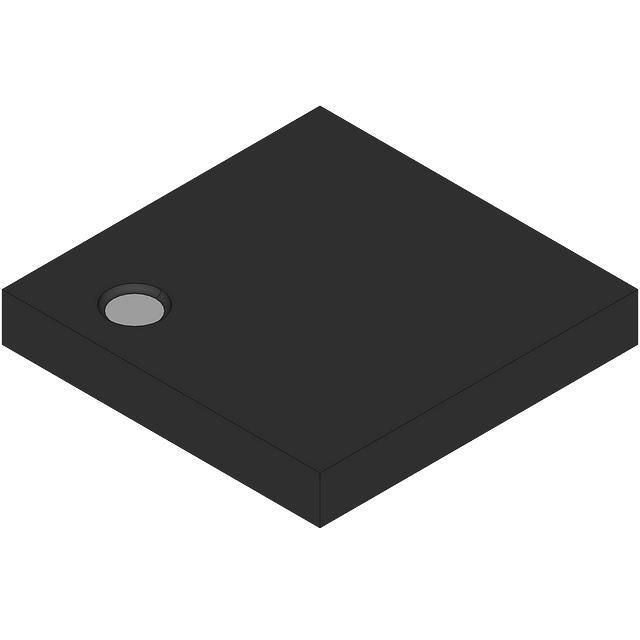

• Корпус: 16-LFCSP-VQ (3x3)
• Монтаж: Поверхностный (SMD)

Возможные аналоги

• ADN2530ACPZ-R2 - другой высокоскоростной драйвер лазерного диода от Analog Devices.
• MAX3735ETE+ от Maxim Integrated - драйвер лазерного диода с аналогичными характеристиками.
• HFE4080-321 от Honeywell - аналогичный драйвер для систем оптической связи.

Этот компонент используется для обеспечения высокоскоростной и надежной передачи данных, что делает его идеальным выбором для современных телекоммуникационных и оптических систем.
