ADMV8513ACCZ

ADMV8513ACCZ от Analog Devices

Общее описание

ADMV8513ACCZ от Analog Devices — это радиочастотный полосовой фильтр (BPF) с настраиваемой центральной частотой в диапазоне 520–1300 МГц, предназначенный для использования в телекоммуникационных и радиочастотных системах. Он поставляется в корпусе типа 40-FLGA с открытой площадкой для теплоотвода.

Преимущества

• Широкий диапазон частот: Поддержка настройки центральной частоты от 520 до 1300 МГц.
• Малые потери на вставку: Показатель 5.5 дБ обеспечивает эффективное прохождение сигнала.
• Компактные размеры и надежный монтаж на поверхность, что упрощает интеграцию в различные устройства.

Недостатки

• Достаточно узкоспециализированное применение, не подходит для низкочастотных сигналов.
• Требует точной настройки и контроля параметров, что может усложнить процесс проектирования.

Типовое использование

• Телекоммуникационные системы
• Радиочастотные системы
• Космические и авиационные системы связи
• Военные и промышленные радиосистемы

Рекомендации по применению

• Убедитесь в наличии точной настройки полосы частот для вашей специфической задачи.
• Используйте радиочастотные генераторы для настройки центральной частоты в требуемом диапазоне.
• Предусмотрите эффективное отведение тепла для обеспечения стабильной работы, используя правильные методы монтажа.

Основные технические характеристики

• Центральная частота: 910 МГц
• Ширина полосы: 780 МГц
• Тип фильтра: Полосовой
• Коэффициент потерь на вставку: 5.5 дБ
• Тип монтажа: Поверхностный монтаж (SMD)

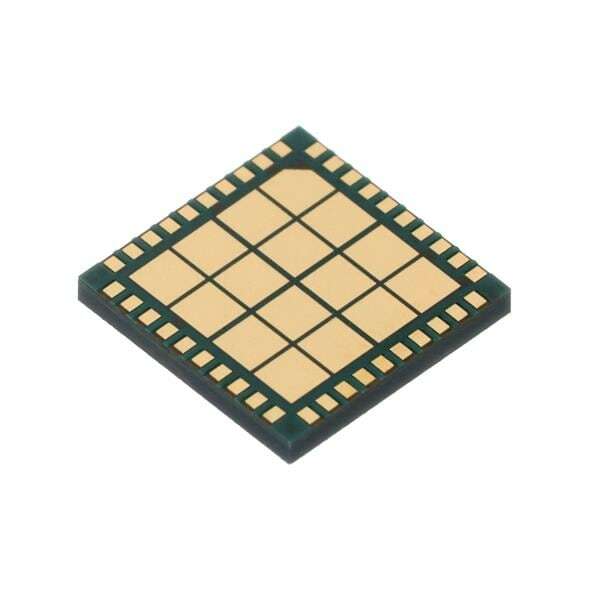

• Корпус: 40-FLGA с открытой теплоотводящей площадкой
• Размеры: 10.00 мм x 10.00 мм x 2.20 мм

Возможные аналоги

• ADMZ-EL1001 от Analog Devices: аналогичный фильтр с различными параметрами центральной частоты и полосы пропускания.
• QMC-1500F от Qorvo: альтернативный полосовой фильтр для радиочастотных систем с другой диапазонной характеристикой.

Заключение

ADMV8513ACCZ является высокоэффективным настраиваемым радиочастотным полосовым фильтром, предлагающим отличные технические характеристики и широкую область применения в современных системах связи. С его помощью можно добиться высокой точности и надежности в обработке радиочастотных сигналов.
