ADM7160UJ-EVALZ

Описание для ADM7160UJ-EVALZ от Analog Devices

Общее описание

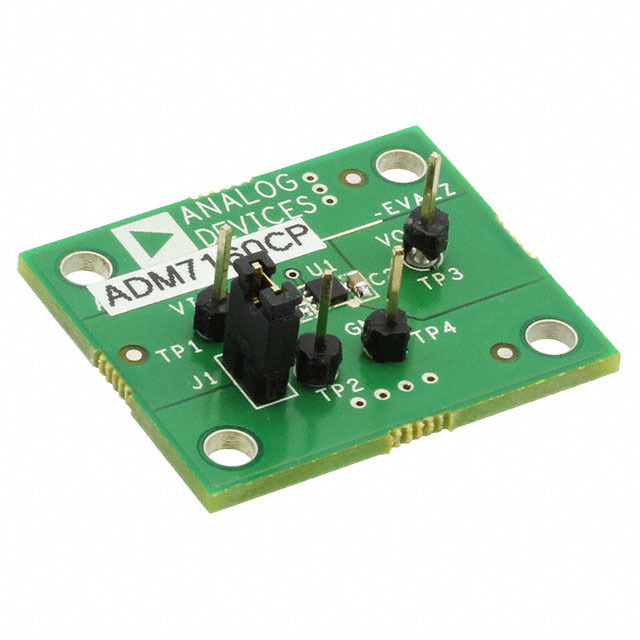

ADM7160UJ-EVALZ — это оценочная плата от Analog Devices для линейного регулятора напряжения ADM7160. Эта плата предоставляет пользователям удобный способ тестирования и оценки характеристик регулятора напряжения ADM7160 в различных приложениях. ADM7160 — это высокопроизводительный, малошумящий линейный регулятор с фиксированным положительным выходным напряжением, предназначенный для работы при входных напряжениях от 2,2 В до 5,5 В и обеспечивает выходной ток до 200 мА.

Преимущества

• Высокое качество стабилизации напряжения: Обеспечивает стабильное выходное напряжение с минимальными отклонениями.
• Низкий уровень шума: Идеально подходит для шумочувствительных приложений.
• Широкий диапазон входного напряжения: Поддерживает работу с входными напряжениями от 2,2 В до 5,5 В.
• Простота использования: Оценочная плата полностью готова к работе и не требует дополнительных настроек.

Недостатки

• Малый выходной ток: Максимальный выходной ток ограничен 200 мА, что может быть недостаточно для некоторых приложений.
• Фиксированное выходное напряжение: Не подходит для приложений, требующих изменяемого выходного напряжения.

Типовое использование

• Прецизионные источники питания для аналоговых и цифровых схем.
• Чувствительные к шуму измерительные системы.
• Приложения с требованием к высококачественной стабилизации напряжения.
• Аудиоустройства, требующие низкого уровня шума.

Рекомендации по применению

• Подключите оценочную плату к лабораторному источнику питания, обеспечивая входное напряжение в диапазоне от 2,2 В до 5,5 В.
• Подключите нагрузку к выходу платы, не превышая предельный выходной ток в 200 мА.
• При необходимости тестируйте и измеряйте выходное напряжение и шумовые характеристики с помощью осциллографа или вольтметра.

Основные технические характеристики

• Выходной ток: до 200 мА
• Входное напряжение: от 2,2 В до 5,5 В
• Тип регулятора: Фиксированное положительное
• Уровень шума: Низкий
• Формат платы: Полностью собранная и готовая к использованию

Возможные аналоги

• LT3080 от Analog Devices: Регулируемый линейный регулятор с высоким КПД.
• TPS7A4700 от Texas Instruments: Высокоточный линейный регулятор с низким уровнем шума для чувствительных приложений.
• LP5907 от Texas Instruments: Ультра-тихий линейный регулятор с низким энергопотреблением.

Используйте ADM7160UJ-EVALZ для оценки производительности линейного регулятора ADM7160 в реальных условиях и оптимизации ваших схем и проектов.
