ADM7154RD-1.8EVALZ

ADM7154RD-1.8EVALZ от Analog Devices

Общее описание

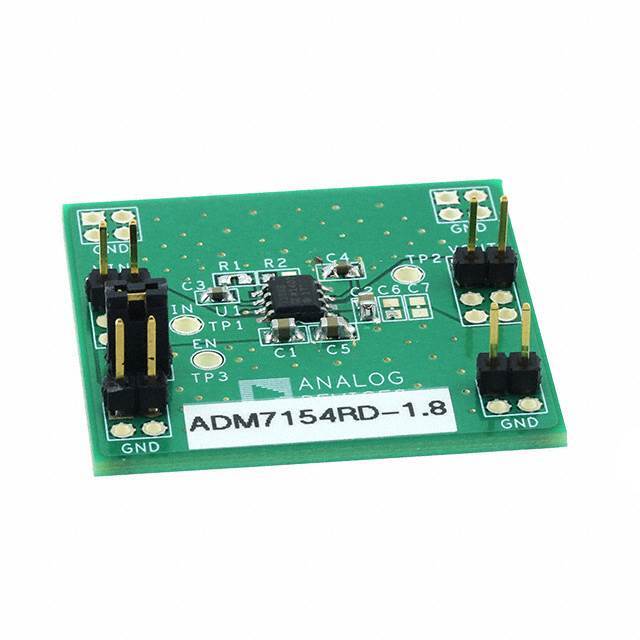

ADM7154RD-1.8EVALZ — это оценочная плата, разработанная для демонстрации возможностей стабилизатора напряжения ADM7154 с фиксированным выходным напряжением 1.8В. Плата позволяет инженерам протестировать и оценить работу линейного стабилизатора в различных условиях, обеспечивая выходной ток до 600 мА. ADM7154 известен своей высокой точностью и низким уровнем шума, что делает его идеальным для использования в чувствительных аналоговых системах и высокопроизводительных цифровых блоках.

Преимущества

• Высокая точность стабилизации: Обеспечивает точное выходное напряжение 1.8В.
• Низкий уровень шума: Отлично подходит для систем, критичных к шуму.
• Высокий выходной ток: Поддержка тока до 600 мА.
• Широкий диапазон входных напряжений: Поддерживает входное напряжение от 2.3В до 5.5В.

Недостатки

• Ограниченный диапазон фиксированного выходного напряжения: Выходное напряжение фиксировано на уровне 1.8В.
• Тепловыделение: При максимальном токе и высоком входном напряжении может требовать дополнительного охлаждения.

Типовое использование

• Чувствительные аналоговые системы: Усилители, АЦП и ЦАП.
• Высокочастотные системы связи.
• Высокопроизводительные цифровые блоки: Тактовые генераторы, FPGA и микроконтроллеры.

Рекомендации по применению

• Разработка и тестирование: Использовать оценочную плату для первоначальной оценки и настройки, перед внедрением в конечное устройство.
• Контроль температуры: Учитывать тепловыделение при настройке входного напряжения и выходного тока, возможно использование радиаторов или активного охлаждения.

Основные технические характеристики

• Количество каналов: 1
• Выходное напряжение: 1.8В
• Максимальный выходной ток: 600 мА
• Входное напряжение: 2.3В - 5.5В
• Тип стабилизатора: Положительный фиксированный
• Комплектность: Полностью собранная плата

Возможные аналоги

• LT3045EDD#PBF от Analog Devices: Линейный стабилизатор напряжения с высоким PSRR и низким уровнем шума.
• TPS7A4701RGWT от Texas Instruments: Высокоточный линейный стабилизатор с низким уровнем шума и широким диапазоном выходного напряжения.

Использование оценочной платы ADM7154RD-1.8EVALZ позволяет легко и быстро продемонстрировать преимущества высокоточного и низкошумивого стабилизатора напряжения ADM7154 в разнообразных приложениях.
