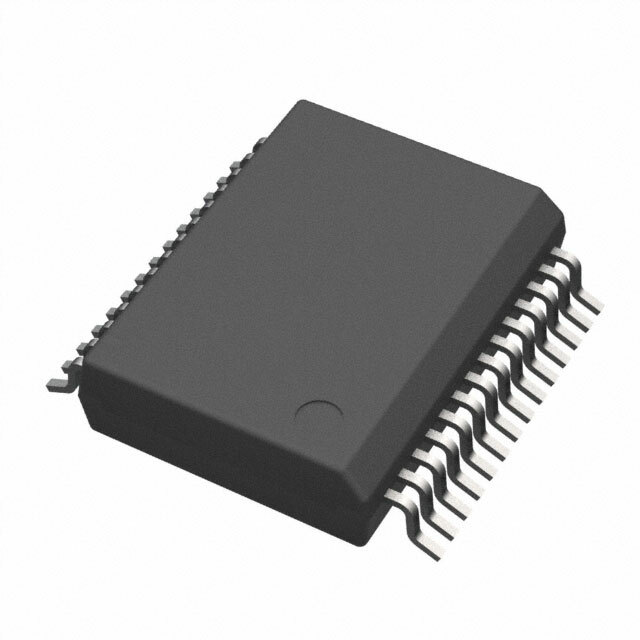

ADM2867EBRNZ-RL7 от Analog Devices

Общее описание

ADM2867EBRNZ-RL7 — это высокопроизводительный трансивер, поддерживающий протоколы RS422 и RS485. Он разработан для обеспечения надежной и безопасной передачи данных в промышленных средах и предлагает отличную защиту от электромагнитных помех (ЭМП) и электрических разрядов (ЭСР).

Преимущества

• Высокая скорость передачи данных: до 25 Мбит/с, что позволяет использовать его в современных высокоскоростных сетях.
• Защита от ЭМП и ЭСР: обеспечивает надежную работу в условиях сильных помех.
• Диапазон питающего напряжения: 3 В – 5.5 В, что делает его совместимым с различными системами.
• Широкий температурный диапазон: от -40°C до +105°C для использования в сложных климатических условиях.

Недостатки

• Размер корпуса: может быть слишком крупным для компактных устройств, которые требуют минимальных габаритов компонентов.

Типовое использование

• Промышленные и распределенные системы управления
• Системы автоматизации и мониторинга
• Сетевые интерфейсы
• Автоматизированные системы сбора данных

Рекомендации по применению

• Разместите компоненты фильтрации и защиты, такие как конденсаторы и ТВС-диоды, максимально близко к выводам питания и сигнальным линиям.
• Используйте экранированные кабели для минимизации электромагнитных помех.
• При проектировании устройства учитывайте ограничения по температуре и влажности.

Основные технические характеристики

• Тип: Трансивер
• Протокол: RS422, RS485
• Кол-во драйверов/приемников: 1/1
• Дуплекс: Полный
• Гистерезис приемника: 25 мВ
• Скорость передачи данных: до 25 Мбит/с
• Напряжение питания: 3 В – 5.5 В
• Диапазон температур: от -40°C до +105°C
• Тип монтажа: Поверхностный монтаж (Surface Mount)
• Корпус / габаритные размеры: 28-SOIC-W-FP (ширина 7.50 мм)

Возможные аналоги

• ADM2587E: Трансивер аналогичного типа с встроенным изолятором.
• MAX485: Популярный трансивер для RS485, но с более низкой скоростью передачи данных.
• SN65HVD72DR: Трансивер от Texas Instruments с похожими характеристиками и дуплексом.

Эти информация и рекомендации помогут вам эффективно использовать компонент ADM2867EBRNZ-RL7 в ваших проектах.
