ADM00947

Описание для интернет-магазина компонента ADM00947 от Microchip

Общее описание

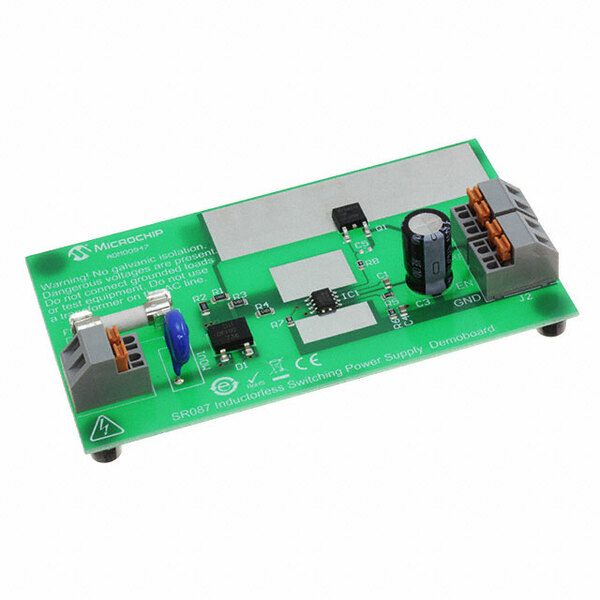

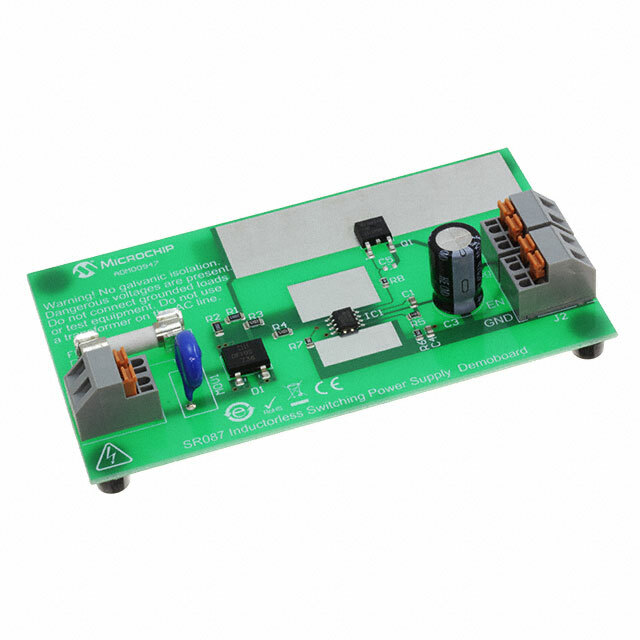

ADM00947 от Microchip представляет собой плату оценки (evaluation board) для SR087 – высокоинтегрированной системы для управления источниками питания AC/DC на первичной и вторичной стороне. Плата включает два выхода без гальванической развязки, что делает её отличным выбором для приложений, где такая развязка не требуется, но важны компактность и экономичность схемы.

Преимущества

• Компактность и интеграция: SR087 объединяет основные функции управления источников питания в одном корпусе.
• Широкий диапазон входного напряжения: поддержка входного напряжения от 90 до 270 В переменного тока позволяет использовать плату в различных средах.
• Два выхода: обеспечивает два стабильных выхода с фиксированным напряжением, что позволяет питать несколько узлов схемы одновременно.
• Простота использования: полностью собранная и проверенная плата, готовая к использованию, значительно упрощает процесс оценки и разработки.

Недостатки

• Отсутствие гальванической развязки: данная плата не обеспечивает гальваническую изоляцию между входом и выходом, что может ограничить её применение в некоторых сценариях.
• Ограниченная мощность: максимальные выходные токи составляют 100 мА и 60 мА, что может быть недостаточно для высокомощных приложений.

Типовое использование

• Питание логических цепей: обеспечение стабильного напряжения для микроконтроллеров и других цифровых компонентов.
• Прототипирование: оценка и тестирование решений по управлению питанием в различных проектах.
• Образовательные цели: использование в учебных лабораториях для изучения основ построения источников питания и управления ими.

Рекомендации по применению

• Используйте входное напряжение в пределах 90-270 В переменного тока для надежной работы платы.
• Проверьте совместимость выходных напряжений 5 В и 12,6 В с вашим оборудованием перед применением во избежание повреждения компонентов.
• Учитывайте отсутствие гальванической развязки, если это критично для вашего проекта.

Основные технические характеристики

• Основное назначение: Источник питания AC/DC, работающий на первичной и вторичной стороне.
• Количество выходов: 2, без гальванической развязки.
• Выходное напряжение: 5 В и 12,6 В.
• Выходной ток: 100 мА и 60 мА.
• Входное напряжение: 90 ~ 270 В переменного тока.
• Тип платы: Полностью собранная.
• Используемый компонент: SR087.

Возможные аналоги

• EVAL-ADUM4070EBZ: от Analog Devices – плата оценки для источников питания с гальванической развязкой.
• STEVAL-ISA206V1: от STMicroelectronics – плата оценки DC/DC преобразователя с изоляцией.
