ADM00770

ADM00770 от Microchip

Общее описание

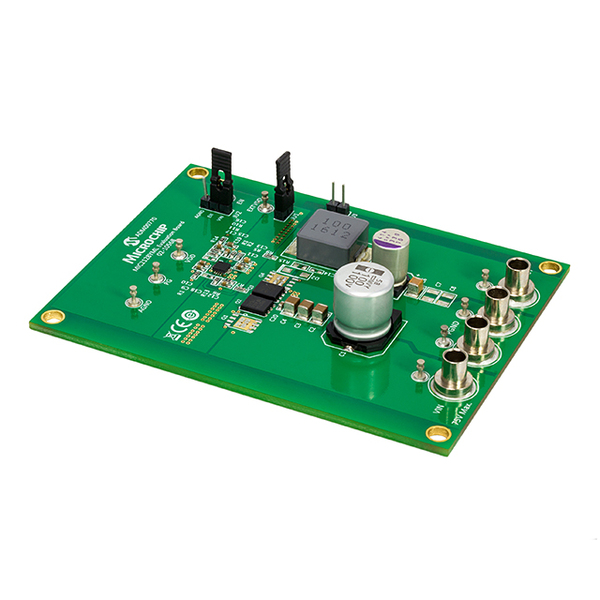

ADM00770 – это отладочная плата (evaluation board) от компании Microchip, предназначенная для оценки и разработки на базе контроллера MIC2128. MIC2128 - это высокоэффективный понижающий (buck) DC-DC преобразователь с одним не изолированным выходом. Плата обеспечивает простую платформу для тестирования производительности и характеристик MIC2128 в разнообразных приложениях.

Преимущества

• Удобство использования: Плата полностью укомплектована для мгновенного использования и тестирования.
• Широкий диапазон входных напряжений: Поддерживает входные напряжения от 7В до 75В, что делает ее универсальным решением для различных источников питания.
• Высокая эффективность: Применение MIC2128 обеспечивает высокую эффективность при понижении напряжения.
• Компактные размеры: Удобна для применения в различных условиях и интеграции в системы с ограниченным пространством.

Недостатки

• Одноканальный выход: Подходит для приложений, требующих одного выходного напряжения.
• Частота переключения ограничена 300 кГц: Для некоторых высокочастотных приложений это может быть недостатком.

Типовое использование

• Промышленные системы
• Телекоммуникационное оборудование
• Автомобильные электронные системы
• Энергетика и системы питания
• Оборудование для тестирования и измерений

Рекомендации по применению

• Используйте подходящие радиаторы для диссипации тепла при работе на высоких токах.
• Соблюдайте правила электромагнитной совместимости, чтобы минимизировать помехи.
• Регулярно проверяйте соединения и пайки для обеспечения надежного функционирования в условиях высоких токов.

Основные технические характеристики

• Назначение: DC/DC, понижающий преобразователь (Buck)
• Выходы и тип: 1 не изолированный выход
• Выходное напряжение: 5В
• Выходной ток: до 5А
• Входное напряжение: от 7В до 75В
• Топология регулятора: Buck
• Частота переключения: 300 кГц
• Тип платы: полноструктурированная и готовая к использованию
• Входящий в комплект компонент: MIC2128

Возможные аналоги

• TPS5430 от Texas Instruments
• LM5017 от Texas Instruments
• LM2576 от Texas Instruments

Заключение

ADM00770 от Microchip представляет собой отличное решение для тестирования и разработки на базе MIC2128. Эта плата позволяет быстро и эффективно оценить возможности и производительность преобразователя MIC2128 в реальных приложениях, что упрощает процесс проектирования и оптимизации систем питания.
