ADM00664

ADM00664 от Microchip

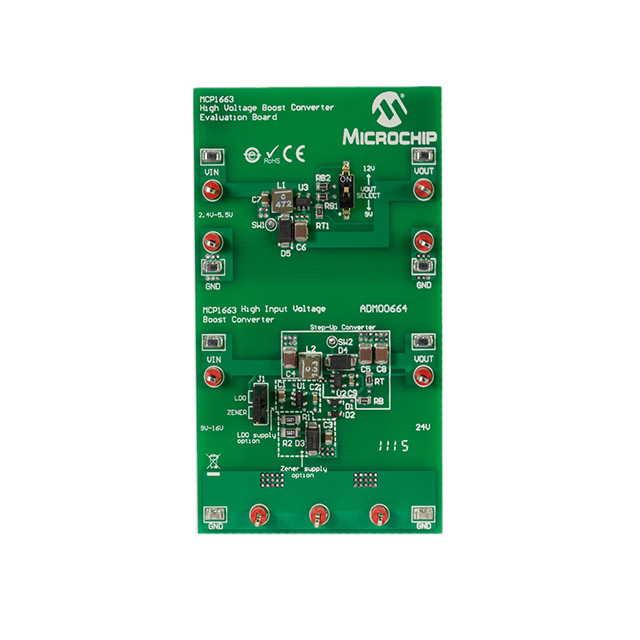

Общее описание: ADM00664 — это оценочная плата для преобразователя напряжения MCP1663, предоставленного компанией Microchip Technology. Плата предназначена для разработки и тестирования решений на основе линейки продуктов MCP1663, обеспечивая простое и удобное тестирование характеристик и производительности компонентов.

Преимущества:

• Легкость в использовании и настройке.
• Компактные размеры и высокая эффективность.
• Полностью укомплектованная и готовая к использованию плата.
• Высокая частота переключения 500 кГц, что уменьшает размер внешних компонентов.

Недостатки:

• Подходит только для не изолированных приложений с повышающим преобразователем.

Типовое использование:

• Преобразователи DC-DC с повышением напряжения.
• Автономные системы питания.
• Батарейные устройства увеличенного периода работы.
• Низковольтное оборудование, где требуется повышение напряжения.

Рекомендации по применению:

• Внимательно ознакомиться с документацией и спецификацией компонента MCP1663 перед началом работы.
• Обеспечить правильную полярность подключения источника питания.
• Использовать фильтры и другие необходимые компоненты для снижения шумов и улучшения стабильности работы.

Основные технические характеристики:

• Назначение: DC/DC, Step Up (Boost)
• Типы выходов: 1, не изолированный
• Напряжение на выходе: Зависит от конфигурации и подключенного оборудования
• Напряжение на входе: 2.4V ~ 5.5V
• Топология регулятора: Boost
• Частота переключения: 500 кГц
• Тип платы: Полностью укомплектованная
• Комплект поставки: Только плата
• Используемый компонент: MCP1663

Возможные аналоги:

• LM2623 от Texas Instruments.
• LT1618 от Analog Devices.
• MAX1771 от Maxim Integrated.

ADM00664 — это идеальное решение для разработчиков и инженеров, занимающихся созданием высокоэффективных преобразователей DC-DC с повышением напряжения.
