ADL8105ACPZN

Описание для ADL8105ACPZN от Analog Devices

Общее описание

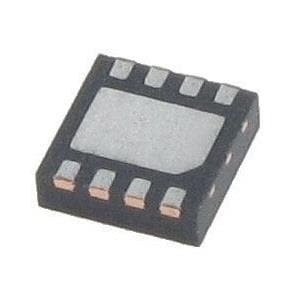

ADL8105ACPZN - это широкополосный малошумящий усилитель, работающий в частотном диапазоне от 2 ГГц до 30 ГГц. Разработан на основе технологии GaAs, pHEMT и впакован в компактный корпус LFCSP с восемью выводами. Этот усилитель обеспечивает высокий коэффициент усиления и низкие уровни шума, что делает его идеальным выбором для решений в области связи и радаров.

Преимущества

• Широкий частотный диапазон (2 ГГц - 30 ГГц)
• Высокий коэффициент усиления до 19 дБ, что обеспечивает сильный выходной сигнал.
• Низкий уровень шума - всего 2 дБ, что позволяет минимизировать потери сигнала и увеличивает точность измерений.
• Компактный корпус (8-LFCSP), упрощающий интеграцию в различные схемы.
• Низкое энергопотребление, что способствует снижению общего энергопотребления системы.

Недостатки

• Ограничения по питанию - диапазон напряжения питания от 3 В до 5 В может потребовать дополнительных стабилизаторов питания.
• Температурный диапазон -40°C до +85°C может быть недостаточным для экстремальных условий эксплуатации.

Типовое использование

• Телекоммуникационные системы - для усиления сигнала в широкополосных системах передачи данных.
• Радары - увеличение дальности и точности радарных систем.
• Системы спутниковой связи - улучшение качества сигнала в приемо-передающих устройствах.
• Измерительное оборудование - повышение точности измерений путем снижения уровня шумов в сигнальной цепи.

Рекомендации по применению

• Убедитесь, что устройство используется в пределах допустимого температурного диапазона.
• Обеспечьте надлежащие условия охлаждения для избежания перегрева.
• Используйте соответствующие стабилизаторы напряжения для поддержания необходимого уровня питания.
• Тщательно проектируйте трассировку печатной платы для минимизации паразитных индуктивностей и емкостей.

Основные технические характеристики

• Частотный диапазон: 2 ГГц - 30 ГГц
• Коэффициент усиления: 19 дБ
• Уровень шума: 2 дБ
• Выходная мощность при 1dB компрессии (P1dB): 19 дБм
• Питание: 3 В - 5 В
• Потребляемый ток: 85 мА
• Корпус: 8-LFCSP (2x2 мм)

Возможные аналоги

• HMC460LC5 от Analog Devices
• QPA2237 от Qorvo
• TGA2624 от TriQuint

ADL8105ACPZN представляет собой высокопроизводительное решение для усиления сигналов в широком частотном диапазоне, обеспечивающее высокое качество и надежность работы в различных приложениях.
