ADL6317-EVALZ

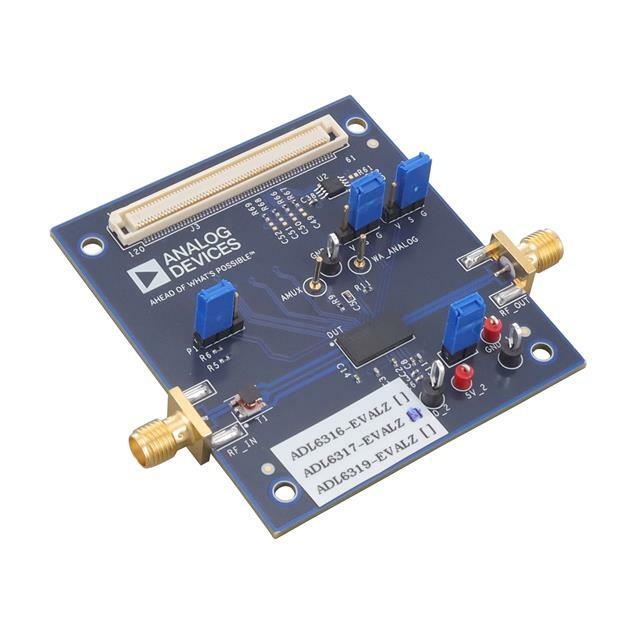

Описание ADL6317-EVALZ от Analog Devices

Общее описание:

ADL6317-EVALZ - это высокопроизводительная оценочная плата, разработанная для оценки характеристик усилителя ADL6317, работающего в частотном диапазоне от 1,5 ГГц до 3 ГГц. Этот продукт предназначен для инженеров, занимающихся разработкой и тестированием высокочастотных аналоговых схем.

Преимущества:

• Широкий частотный диапазон: Плата охватывает частоты от 1,5 ГГц до 3 ГГц, что делает ее подходящей для множества высокочастотных приложений.
• Высокая линейность и низкий уровень шума: Обеспечивает отличное качество сигнала и минимальные искажения.
• Простота в использовании: Удобные разъемы и продуманная компоновка компонентов упрощают процесс тестирования и настройки.

Недостатки:

• Требует специальных навыков: Для полноценного использования оценочной платы необходимы знания в области РЧ-схем и работы с высокочастотными устройствами.
• Относительно высокое энергопотребление: В некоторых приложениях может потребоваться дополнительное внимание к управлению источниками энергии.

Типовое использование:

• Разработка и тестирование РЧ-усилителей: Подходит для инженеров, занимающихся разработкой и использованием РЧ-усилителей в широком частотном диапазоне.
• Системы беспроводной связи: Используется в тестировании и оптимизации систем связи, включая LTE, 5G и другие технологии.
• Измерительные и аналитические системы: Применяется в лабораториях и исследовательских учреждениях для аналитических измерений.

Рекомендации по применению:

• Обеспечьте правильное подключение и заземление платы для предотвращения искажений сигнала.
• Используйте экранированные кабели и фильтры для минимизации влияния внешних помех.
• Проверьте совместимость с другими компонентами вашей схемы перед началом тестирования.

Основные технические характеристики:

• Частотный диапазон: 1.5 ГГц - 3 ГГц
• Коэффициент усиления: 17 дБ
• Шумы: 3.2 дБ
• Максимальная выходная мощность: 22 дБм
• Напряжение питания: 5 В
• Размеры (платы): 50 мм x 50 мм

Возможные аналоги:

• HMC345ALP3E от Analog Devices: Усилитель с переключаемым выходом.
• QPA1022 от Qorvo: Усилитель с высоким коэффициентом усиления и широким частотным диапазоном.
• MGA-43128 от Broadcom: Высокочастотный усилитель с низким уровнем шумов.

Использование ADL6317-EVALZ поможет вам быстро и эффективно провести оценку и отладку усилителей в высокочастотных системах, обеспечивая при этом высокую точность и надежность измерений.
