ADL6012ACPZN

ADL6012ACPZN - Аналоговый ВЧ-детектор производства Analog Devices

Общее описание

ADL6012ACPZN - это интегральная микросхема широкополосного ВЧ-детектора, разработанная компанией Analog Devices. Она предназначена для работы в диапазоне частот от 2 ГГц до 76 ГГц. Этот детектор обеспечивает точное измерение уровня ВЧ-сигнала и может использоваться в различных приложениях, требующих высокочастотной обработки: от радиолокационных систем до систем связи.

Преимущества

• Широкий диапазон частот: От 2 ГГц до 76 ГГц, что делает микросхему универсальной для множества ВЧ применений.
• Широкий динамический диапазон: От -25 дБм до +15 дБм.

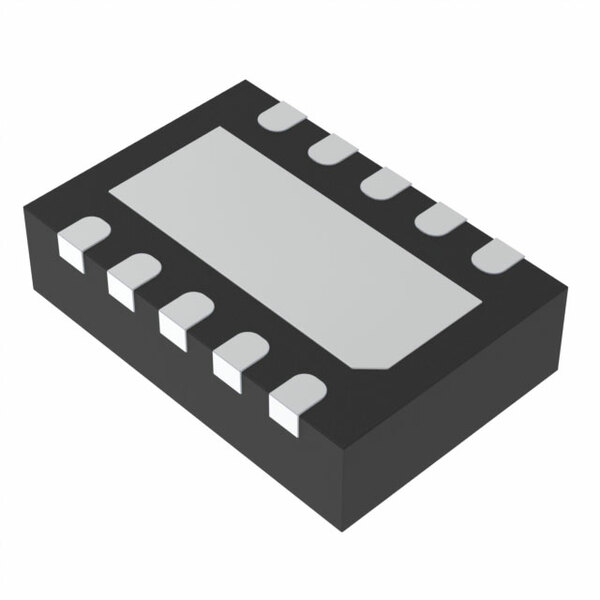

• Компактный корпус: Выпускается в компактном корпусе 10-WFDFN с открытой теплоотводящей площадкой.

Недостатки

• Высокая стоимость: Учитывая специализированную функциональность и характеристики, микросхема может быть дороже аналогов с меньшими возможностями.
• Сложность применения: Требуется опыт в работе с ВЧ-сигналами.

Типовое использование

ADL6012ACPZN широко применяется в:

• Радиолокационных системах
• Системах спутниковой связи
• Телевидение и радиовещание
• Тестово-измерительных приборах
• Автомобильных и авиатехнических приложениях

Рекомендации по применению

• Убедитесь, что подаете правильное питающее напряжение в диапазоне от 3.15 В до 5.25 В.
• Рассмотрите необходимость теплоотвода для работы в условиях высокого уровня мощности.
• Используйте высокочастотные элементы для обеспечения минимальных потерь и корректной работы на высоких частотах.

Основные технические характеристики

• Частотный диапазон: 2 ГГц ~ 76 ГГц
• Входной динамический диапазон: -25 дБм ~ 15 дБм
• Напряжение питания: 3.15 В ~ 5.25 В
• Потребляемый ток: 28.6 мА
• Корпус: 10-WFDFN с открытой теплоотводящей площадкой
• Разница фаз: < 5 градусов

Возможные аналоги

• HMC1120LP5E от Analog Devices: Для менее частотных приложений до 40 ГГц.
• LTC5505-1 от Analog Devices: При более узком частотном диапазоне и менее требовательных характеристиках.

Данная микросхема ADL6012ACPZN - отличный выбор для задач, требующих высокой точности и широкополосного измерения уровня ВЧ-сигналов, обеспечивая при этом малый размер и простоту интеграции в существующие системы.
