ADL5801-EVALZ

ADL5801-EVALZ от Analog Devices

Общее описание

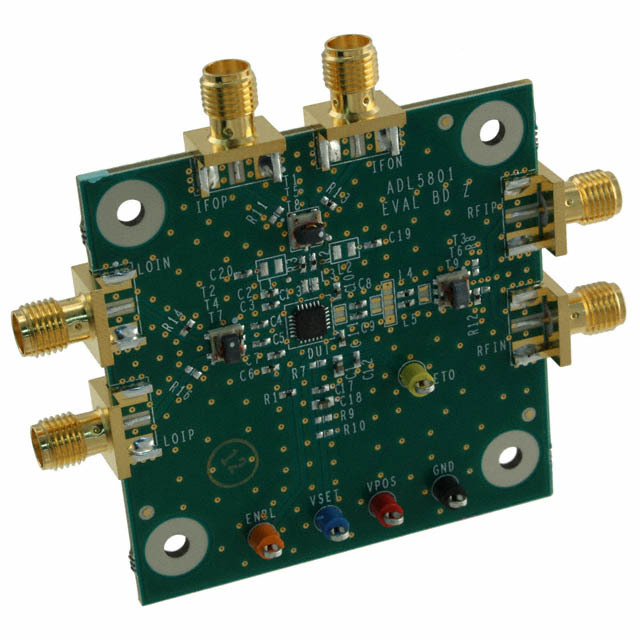

ADL5801-EVALZ — это оценочная плата, предназначенная для демонстрации возможностей и оценки производительности высококачественного микшера ADL5801 от Analog Devices. Микшер ADL5801 работает в широком диапазоне частот от 10 МГц до 6 ГГц, что делает его универсальным решением для различных приложений, требующих преобразования частоты.

Преимущества

• Широкий диапазон частот: От 10 МГц до 6 ГГц, что обеспечивает гибкость в применениях от радиочастотных систем до беспроводных коммуникаций.
• Высокая линейность: Идеален для приложений, чувствительных к искажению.
• Низкий уровень шума фаз эксплозии: Позволяет улучшить качество сигнала в системах связи.
• Простота использования: Оценочная плата поставляется полностью готовой для тестирования микшера ADL5801.

Недостатки

• Требуется внешнее питание: Для работы платы необходимо внешнее питание.
• Высокая стоимость: Для некоторых бюджетных проектов цена может быть выше среднего.

Типовое использование

• Радиочастотные системы: Применяется в радиоприемниках и передатчиках.
• Беспроводные коммуникации: Используется в устройствах WiFi, LTE и других стандартах.
• Измерительные приборы: Интегрируется в спектроанализаторы и генераторы сигналов.

Рекомендации по применению

• Правильное подключение: Убедитесь, что все соединения выполнены правильно для предотвращения повреждения платы.
• Температурные параметры: Сохраняйте рабочие температуры в пределах, указанные в технической документации, для длительного срока службы устройства.
• Используйте рекомендованное питание: Следуйте рекомендациям по напряжению питания от производителя для обеспечения стабильной работы.

Основные технические характеристики

• Рабочий диапазон частот: 10 МГц – 6 ГГц
• Питание: 5 В
• Интермодуляционные искажения (IP3): +24 дБм (типично)
• Уровень шума: Добавленный шум менее 11 дБ при частоте 2 ГГц
• Рабочая температура: от -40°C до +85°C

Возможные аналоги

• HMC496LP4 от Analog Devices: Микшер с похожими характеристиками, но с немного меньшим диапазоном частот.
• LMH2120 от Texas Instruments: Микшер с высоким отношением сигнал/шум, подходит для некоторых применений.

Плата ADL5801-EVALZ предоставляет удобный и эффективный способ оценки и тестирования микшера ADL5801, что делает её незаменимым инструментом для инженеров и разработчиков радиочастотных систем.
