ADL5606ACPZ-R7

ADL5606ACPZ-R7 от Analog Devices

Общее описание

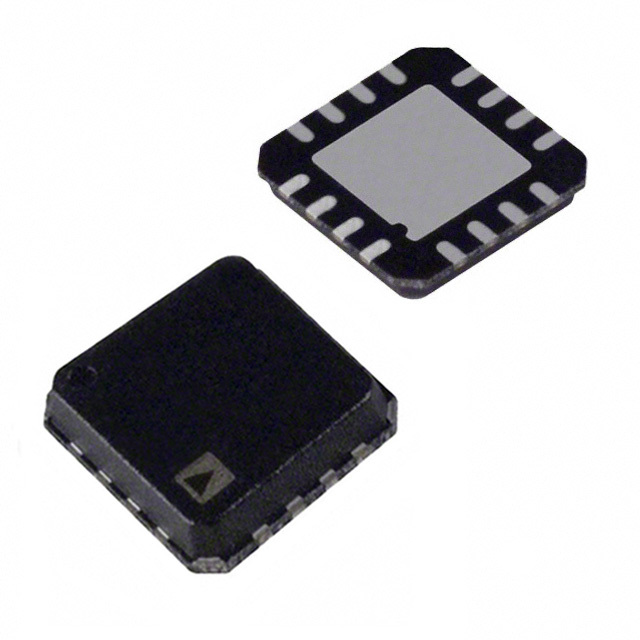

ADL5606ACPZ-R7 – это высокопроизводительный усилитель мощности диапазона 1.8 ГГц – 2.7 ГГц. Его особенность заключается в высокой линейности и высокой эффективностью работы. Компонент выполнен в компактном корпусе 16-LFCSP-VQ (4x4 мм) и предназначен для поверхностного монтажа.

Преимущества

• Высокая линейность: Обеспечивает минимальное искажение сигнала.
• Широкий диапазон частот: Поддерживает работу на частотах от 1.8 до 2.7 ГГц.
• Простота интеграции: Компактный корпус и поддержка поверхностного монтажа облегчают использование в различных приложениях.
• Высокая мощность: P1dB до 28.9 дБм, что делает его идеальным для приложений, требующих высокой мощности.

Недостатки

• Высокая потребляемая мощность: Требует питания с напряжением от 4.75 В до 5.25 В и потребляет до 362 мА, что может быть критичным для батарейных устройств.
• Необходимость в теплоотводе: Высокая мощность может приводить к значительному нагреву, поэтому требуется эффективная система теплоотвода.

Типовое использование

Этот усилитель широко применяется в следующих областях:

• Базовые станции сотовой связи
• Усилители мощности в системах передачи данных
• Промышленные и медицинские устройства, требующие высокой линейности
• Лабораторное оборудование и системы тестирования

Рекомендации по применению

1. Обеспечьте надлежащую систему теплоотвода для предотвращения перегрева компонента.
2. Тщательно проектируйте печатные платы для минимизации паразитных индуктивностей и емкостей, что важно на таких высоких частотах.
3. Используйте компоненты с низким уровнем шумов, чтобы максимально использовать потенциал ADL5606ACPZ-R7.
4. Проверьте спецификации источников питания для обеспечения стабильного напряжения 5 В.

Основные технические характеристики

• Диапазон частот: 1.8 ГГц – 2.7 ГГц
• P1dB: 28.9 дБм
• Коэффициент усиления: 20.6 дБ
• Фактор шума: 5.1 дБ
• Напряжение питания: 4.75 В ~ 5.25 В
• Ток потребления: 362 мА
• Корпус: 16-VQFN Exposed Pad, CSP
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• QPA8902 от Qorvo – аналогичный диапазон частот и коэффициент усиления, но с несколько иными характеристиками шума и мощности.
• MAR-6SM+ от Mini-Circuits – имеет близкие параметры, но в другом корпусе и с другими рабочими характеристиками.

Использование ADL5606ACPZ-R7 позволит значительно повысить производительность вашей радиоэлектронной системы благодаря его высоким характеристикам и надежности.
