ADL5604-EVALZ

ADL5604-EVALZ от Analog Devices

Общее описание

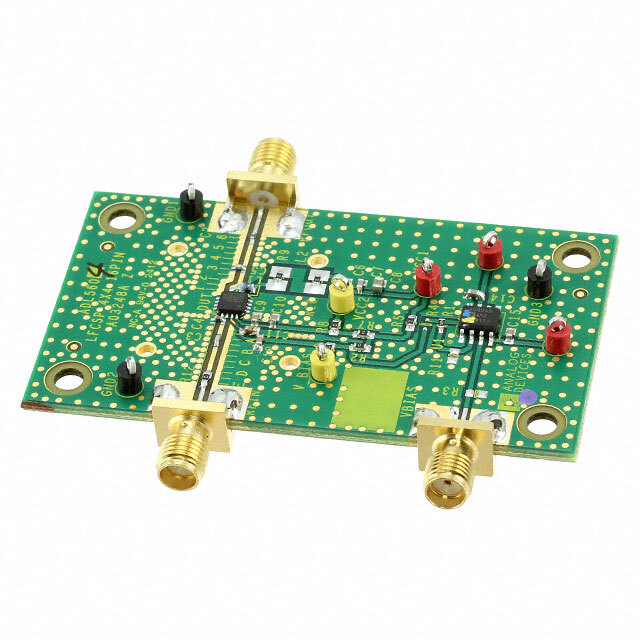

ADL5604-EVALZ — это оценочная плата для усилителя мощности ADL5604 от компании Analog Devices. Эта плата предназначена для обеспечения быстрого и удобного тестирования и оценки характеристик ADL5604, работающего в диапазоне частот от 700 МГц до 2.7 ГГц. Она предоставляет готовую к использованию схему, позволяющую инженерам и разработчикам быстро оценить производительность усилителя в условиях реального применения.

Преимущества

• Широкий диапазон частот: ADL5604 способен работать в диапазоне частот от 700 МГц до 2.7 ГГц, что делает его универсальным решением для множества приложений.
• Высокая линейность: Усилитель обладает высокой линейностью, что обеспечивает отличное качество сигнала.
• Удобство использования: Оценочная плата проста в использовании и позволяет быстро начать тестирование.

Недостатки

• Ограниченная мощность выходного сигнала: При высоких уровнях выходной мощности может требоваться дополнительное охлаждение.

Типовое использование

• Сотовые и беспроводные системы
• Применения в области радиосвязи
• Системы передачи данных
• Устройства с высокой пропускной способностью

Рекомендации по применению

• При проведении тестов убедитесь, что вы следуете рекомендациям по охлаждению, чтобы избежать перегрева.
• Используйте качественные коаксиальные кабели и коннекторы для минимизации потерь сигнала.
• Проверьте правильность подключения всех входов и выходов, прежде чем подавать питание на плату.

Основные технические характеристики

• Рабочий диапазон частот: 700 МГц – 2.7 ГГц
• Коэффициент усиления: зависит от частоты, примерное значение 20 дБ
• Выходная мощность: до 29 дБм
• Питание: 5 В
• Линейность: высокая, малые искажения сигнала
• Тепловое управление: может потребоваться дополнительное охлаждение при высоких уровнях мощности

Возможные аналоги

• HMC460LC5 от Analog Devices: также обеспечивает усиление в широком диапазоне частот.
• TBPF1000C1 от TriQuint Semiconductor: другой усилитель мощности с аналогичными характеристиками.
• MGA-7F202 от Avago Technologies: еще один возможный аналог, работающий в схожих частотных диапазонах.

Использование данной оценочной платы позволяет существенно сократить время и усилия на разработку и тестирование усилителей мощности в различных радиочастотных приложениях.
