ADL5566-EVALZ от Analog Devices

Общее описание

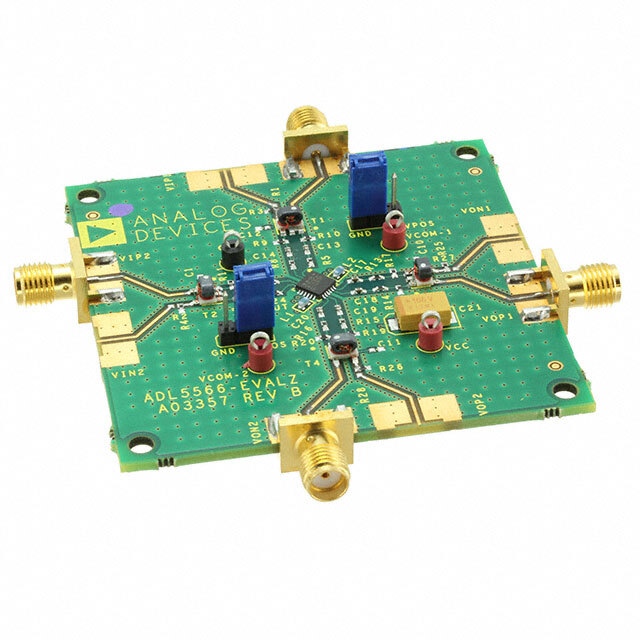

Плата оценки ADL5566-EVALZ предоставляет удобный способ тестирования и оценки характеристик дифференциального усилителя ADL5566 от компании Analog Devices. Усилитель ADL5566 предназначен для работы в высокочастотных приложениях и обеспечивает широкий диапазон частот, высокую скорость нарастания сигнала и низкий уровень искажений. Плата полностью укомплектована и готова к немедленному использованию.

Преимущества

• Высокая частотная полоса: Усилитель поддерживает полосу пропускания до 4.5 ГГц, что делает его идеальным для работы с высокочастотными сигналами.
• Низкий уровень искажений: ADL5566 обеспечивает высокое качество сигнала с минимальными искажениями, подходящий для высококачественных аудио- и видеосигналов.
• Быстрая скорость нарастания: Усилитель демонстрирует скорость нарастания до 20000 В/мкс, что важно для приложений, требующих быстрой обработки сигналов.
• Удобство использования: Полностью укомплектованная плата оценки предоставляет все необходимые компоненты для быстрой настройки и тестирования.

Недостатки

• Высокий потребляемый ток: Потребление тока усилителем составляет 160 мА, что может быть критично для автономных или энергосберегающих приложений.
• Необходимость в высокоточном источнике питания: Для нормальной работы плата требует стабильного напряжения питания в диапазоне от 2.8 В до 5.2 В.

Типовое использование

• Преобразование интерфейсов высокочастотных сигналов
• Усиление сигналов для систем связи и передачи данных
• Использование в измерительном и тестовом оборудовании
• Работа с радиочастотными сигналами в научных проектах

Рекомендации по применению

• Убедитесь в совместимости питания с требуемыми уровнем напряжения для нормального функционирования.
• Используйте высококачественные коаксиальные кабели для подключения к плате, чтобы минимизировать потери и искажения сигнала.
• Рассмотрите использование экранирования, если плата будет работать в условиях повышенных электромагнитных помех.

Основные технические характеристики

• Количество каналов: 2 (двойной)
• Тип усилителя: Дифференциальный
• Тип выхода: Дифференциальный
• Скорость нарастания: 20000 В/мкс
• Полоса пропускания (-3 дБ): 4.5 ГГц
• Потребляемый ток: 160 мА
• Напряжение питания: От 2.8 В до 5.2 В
• Тип платы: Полностью укомплектованная
• Используемая микросхема(ы): ADL5566

Возможные аналоги

• ADL5565-EVALZ: Также высокочастотный дифференциальный усилитель, подходящий для схожих задач.

Заключение

Плата оценки ADL5566-EVALZ является мощным инструментом для тестирования и разработки высокочастотных приложений. Благодаря своим высоким характеристикам и удобству использования она подходит для широкого спектра профессиональных задач в области радиочастотных и высокочастотных технологий.
