ADL5562-EVALZ

Описание продукта для ADL5562-EVALZ от Analog Devices

Общее описание

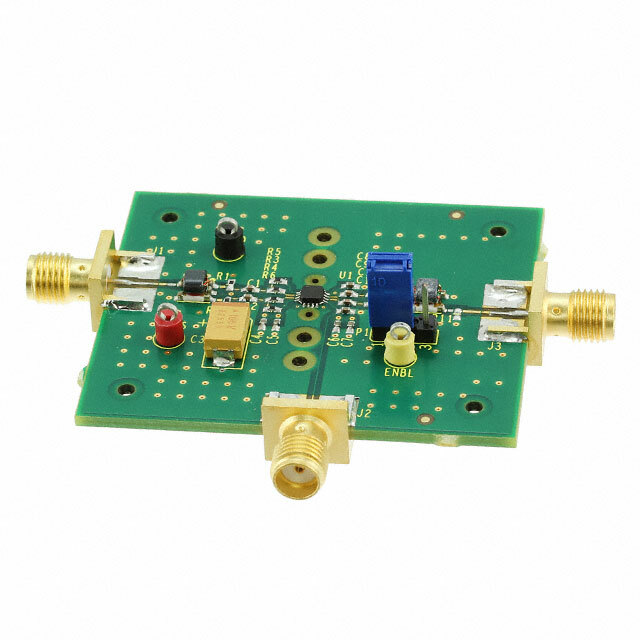

ADL5562-EVALZ - это отладочная плата, специально разработанная для оценки производительности дифференциального усилителя ADL5562 от компании Analog Devices. Этот компонент представляет собой высокоскоростной, широкополосный дифференциальный усилитель, полезный для приложений с высокими частотами и широким диапазоном частот.

Преимущества

• Высокая частота среза: До 3.3 ГГц.
• Высокая скорость нарастания: 9800 В/мкс.
• Удобство применения: Полностью укомплектованная плата позволяет быстро начать разработку и тестирование.
• Низкое энергопотребление: Питание от 3В до 3.6В с потребляемым током 80 мА.

Недостатки

• Ограниченное напряжение питания: Работает только в пределах 3В-3.6В.
• Требует базовых навыков работы с высокочастотными компонентами.

Типовое использование

• Усиление сигналов в широкополосных сетях.
• Радиочастотные системы (RF-системы).
• Системы передачи данных с высокой скоростью.
• Приложения в области тестирования и измерений.

Рекомендации по применению

• Обеспечьте правильное подключение питания и сигналов в соответствии с руководством пользователя.
• Используйте подходящее экранирование и заземление для достижения наилучших рабочих характеристик.
• Рекомендуется использование вместе с высококачественными генераторами сигналов и осциллографами для точных измерений.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Число каналов: Один
• Скорость нарастания: 9800 В/мкс
• Полоса пропускания (-3дБ): 3.3 ГГц
• Ток питания основного ИМС: 80 мА
• Напряжение питания: 3В ~ 3.6В
• Тип платы: Полностью укомплектованная (Fully Populated)
• Поставляемый комплект: Плата(ы)
• Используемая ИМС: ADL5562

Возможные аналоги

• ADL5561 — Аналогичный высокочастотный дифференциальный усилитель с чуть более низкой полосой пропускания.
• THS4509 от Texas Instruments — Высокоскоростной дифференциальный усилитель с похожими характеристиками.
• LMH6552 от Texas Instruments — Другой вариант высокочастотного дифференциального усилителя для аналогичных приложений.

Используйте ADL5562-EVALZ для быстрой и удобной оценки мощных характеристик дифференциального усилителя ADL5562 для вашего высокочастотного оборудования и проектов.
