ADL5561-EVALZ

ADL5561-EVALZ от Analog Devices

Описание

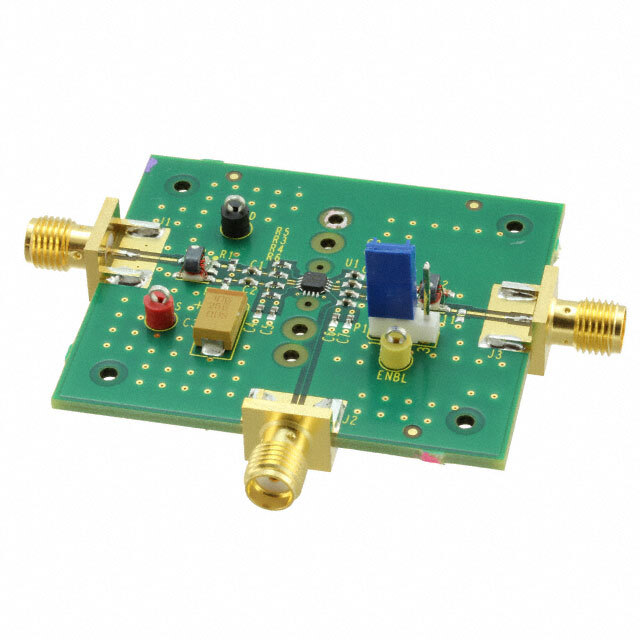

Эвалюационная плата ADL5561-EVALZ предназначена для оценки характеристик высокоскоростного дифференциального усилителя ADL5561 от Analog Devices. Этот усилитель обеспечивает малошумящие и высокоскоростные дифференциальные усилительные решения, идеально подходящие для широкополосных радиочастотных (RF) и микроволновых приложений.

Преимущества

• Высокая скорость: Усилитель ADL5561 обладает скоростью нарастания сигнала до 9800 В/мкс и полосой пропускания до 2.9 ГГц.
• Малошумящий режим: Обеспечивает отличное соотношение сигнал/шум (SNR), что особенно важно для чувствительных RF-приложений.
• Дифференциальные входы и выходы: Обеспечивает улучшенную помехоустойчивость и более высокое соотношение сигнал/шум.
• Простота интеграции: Полностью укомплектованная плата позволяет быстро оценить характеристики усилителя.

Недостатки

• Питание: Для работы требуется напряжение питания в диапазоне от 3 В до 3.6 В, что может ограничить использование в некоторых схемах.
• Необходимость дополнительной обвязки: Для полноценной оценки усилителя может потребоваться дополнительная настройка и обвязка.

Типовое использование

• Высокочастотные (RF) приемники и передатчики
• Микроволновые системы связи
• Спектральный анализ
• Оптические модули

Рекомендации по применению

1. Подключите эвалюационную плату к источнику питания с напряжением от 3 В до 3.6 В.
2. Подсоедините необходимые дифференциальные входные и выходные сигналы.
3. Используйте подходящие измерительные приборы для оценки характеристик усилителя, таких как спектральный анализатор или осциллограф.
4. Для настройки параметров усилителя следует ознакомиться с документацией и использовать соответствующие инструменты.

Основные технические характеристики

• Тип усилителя: Дифференциальный
• Количество каналов: 1 (одноканальный)
• Полоса пропускания (-3 дБ): 2.9 ГГц
• Скорость нарастания сигнала: 9800 В/мкс
• Ток потребления (основной IC): 40 мА
• Напряжение питания: 3 В ~ 3.6 В
• Тип платы: Полностью укомплектованная

Возможные аналоги

• ADL5562-EVALZ: Похожие характеристики, но с двумя дифференциальными каналами.
• LT6200CS8-10#PBF: Высокоскоростной усилитель с низким шумом от Linear Technology.
• LTC6401-20/26/36: Семейство дифференциальных усилителей с широкополосной характеристикой от Analog Devices.

Заключение

Эвалюационная плата ADL5561-EVALZ предлагает простой и эффективный способ проверки и оценки характеристик высокоскоростного дифференциального усилителя ADL5561. Это надежный инструмент для инженеров, работающих над проектами в области радиочастотных и микроволновых технологий, и позволяет минимизировать время на разработку и тестирование усилительных схем.
