ADL5541-EVALZ

34 560,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

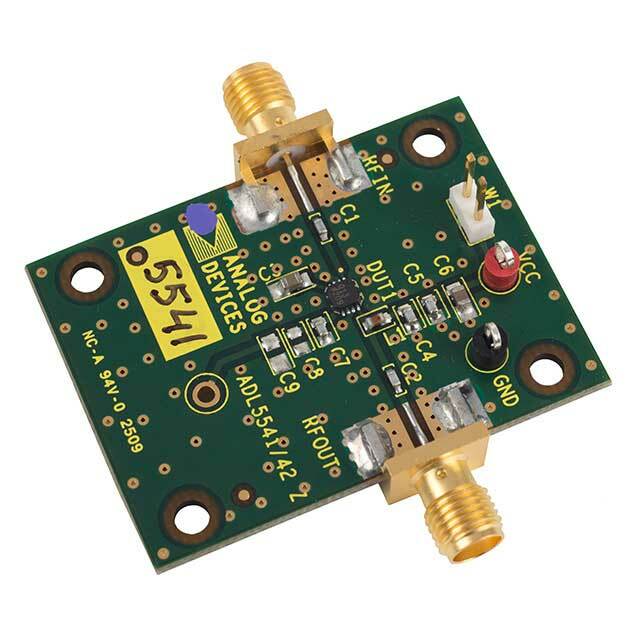

ADL5541-EVALZ от Analog Devices

Общее описание:

ADL5541-EVALZ - это оценочная плата, разработанная для демонстрации и оценки производительности усилителя ADL5541 от компании Analog Devices. Этот усилитель обеспечивает высокий коэффициент усиления, широкий частотный диапазон и низкий уровень шума, что делает его идеальным выбором для различных радиочастотных (RF) и микроволновых приложений.

Преимущества:

  • Широкий частотный диапазон: Поддерживает частоты от 20 МГц до 6 ГГц.
  • Высокий коэффициент усиления: Обеспечивает стабильное усиление по всему частотному диапазону.
  • Низкий уровень шума: Уменьшает влияние шумов на качество сигнала.
  • Простота использования: Поставляется в виде готовой к использованию платы с разъемами SMA для легкого подключения.

Недостатки:

  • Требуется источник электропитания: Для работы платы необходим внешний источник питания.
  • Ограниченная мощность: Пределы мощности могут быть не подходящими для некоторых высокомощных приложений.

Типовое использование:

  • Усиление слабых радиочастотных сигналов.
  • Пред-усиление в радиоприемниках.
  • Усиление сигналов в системах связи.
  • Тестирование и измерение RF систем.

Рекомендации по применению:

  • Обязательно используйте соответствующий источник питания с рекомендуемым напряжением и током.
  • Следите за температурным режимом, чтобы избежать перегрева.
  • При подключении и настройке платы используйте качественные коаксиальные кабели с разъемами SMA для минимизации потерь сигнала.

Основные технические характеристики:

  • Частотный диапазон: 20 МГц ~ 6 ГГц
  • Коэффициент усиления: Стандартное значение 20 дБ
  • Входной/выходной импеданс: 50 Ом
  • Уровень шума: 3.2 дБ при 900 МГц
  • Потребляемая мощность: 92 мА при напряжении 5 В
  • Разъемы: SMA разъемы для ввода/вывода сигнала

Возможные аналоги:

  • ADL5542-EVALZ: Плата для демонстрации усилителя ADL5542 с аналогичными характеристиками и частотным диапазоном.
  • HMC460LC5-EVALZ: Оценочная плата для усилителя HMC460LC5 от Analog Devices с широким частотным диапазоном и высоким усилением.

Заключение:

ADL5541-EVALZ - это надежное и легко используемое устройство для испытаний и измерений в области радиочастот. Благодаря своему широкому частотному диапазону и низкому уровню шума, эта плата является отличным инструментом для разработки и тестирования различных RF и микроволновых систем.
