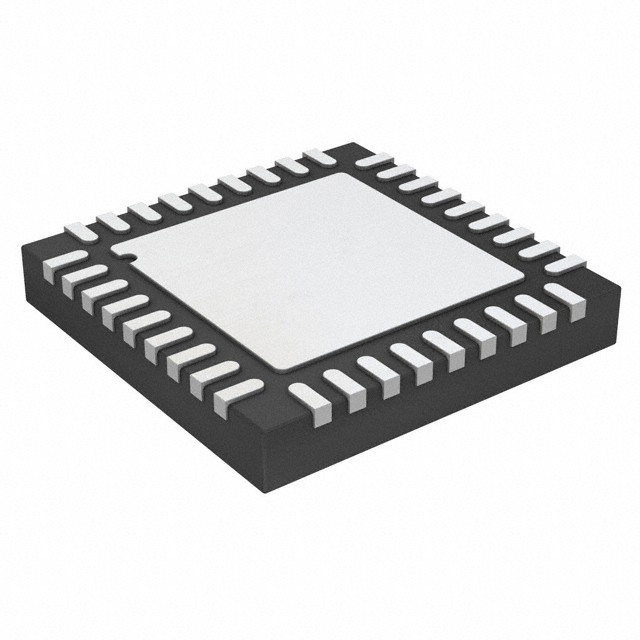

ADL5358ACPZ-R7

Описание для ADL5358ACPZ-R7 от Analog Devices

Общее описание

ADL5358ACPZ-R7 - это высокоэффективный RF микшер, разработанный компанией Analog Devices. Данный компонент предназначен для смешивания сигналов в диапазоне частот от 500 МГц до 1.7 ГГц, что делает его отличным выбором для различных беспроводных и мобильных приложений. Устройство выполнено в компактном корпусе LFCSP с размерами 6 х 5.75 мм, что обеспечивает простоту в монтаже и интеграции в современные миниатюрные устройства.

Преимущества

• Широкий частотный диапазон: Способность работы в диапазоне от 500 МГц до 1.7 ГГц позволяет использовать микшер в различных RF приложениях.
• Высокое усиление: Уровень усиления составляет 8.3 дБ, что способствует улучшению характеристик приема и передачи сигналов.
• Низкий уровень шума: Шумовая характеристика не превышает 9.9 дБ, что обеспечивает высокое качество передачи сигналов и минимальные искажения.
• Компактные размеры: Компактный корпус LFCSP позволяет легко интегрировать компонент в устройства с ограниченным пространством.

Недостатки

• Высокий потребляемый ток: Потребляемый ток составляет 350 мА, что может быть значительным в некоторых приложениях с ограниченным энергопотреблением.
• Необходимость обеспечения стабильного питания: Рабочее напряжение составляет от 3.3В до 5В, что требует стабильного источника питания.

Типовое использование

• Сотовая связь: Используется в базовых станциях и мобильных устройствах для смешивания RF сигналов.
• Беспроводная связь: Применяется в различных беспроводных стандартах, таких как Wi-Fi, LTE и других.
• Радиолокационные системы: Используется в приемниках и передатчиках радиолокационных систем.
• Спутниковая связь: Применяется в системах спутниковой связи для обработки RF сигналов.

Рекомендации по применению

• Правильное охлаждение: Учитывая потребляемый ток, необходимо обеспечить адекватное охлаждение для предотвращения перегрева.
• Стабильное питание: Используйте стабильные источники питания для поддержания напряжения в пределах 3.3В ~ 5В.
• Оптимизация монтажа: Минимизируйте длину и сопротивление проводящих дорожек на печатной плате для улучшения работы миксера.

Основные технические характеристики

• Диапазон частот: 500 МГц - 1.7 ГГц
• Усиление: 8.3 дБ
• Шумовая характеристика: 9.9 дБ
• Ток потребления: 350 мА
• Напряжение питания: 3.3В ~ 5В
• Корпус: 36-LFCSP-VQ (6x5.75 мм)

Возможные аналоги

• MAX19736: Высокочастотный микшер от Analog Devices с похожими характеристиками.
• HMC753LP4E: Конкурентный продукт от компании Analog Devices, работающий в диапазоне 10 МГц - 4 ГГц.
• LTC5510: Альтернатива от Analog Devices с расширенным диапазоном частот до 2.7 ГГц.
