ADL5330ACPZ-REEL7

Описание ADL5330ACPZ-REEL7 от Analog Devices

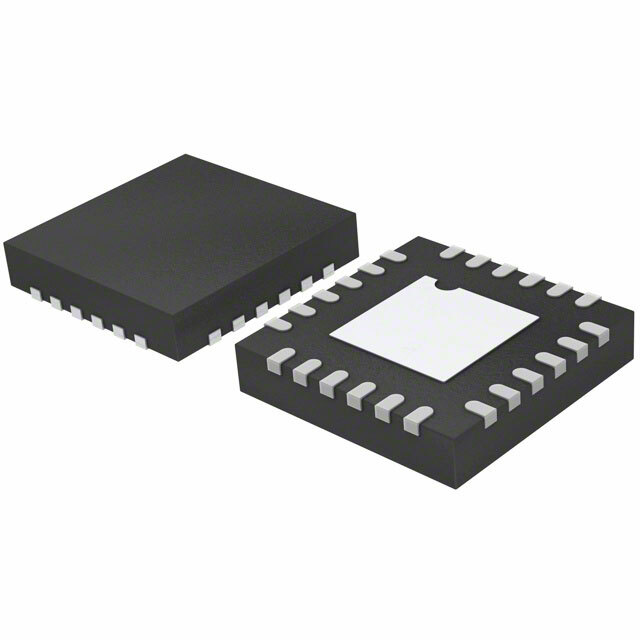

Общее описание: ADL5330ACPZ-REEL7 – это высокочастотный усилитель мощности от компании Analog Devices. Он предназначен для использования в радиочастотных (RF) приложениях, охватывающих частотный диапазон от 10 МГц до 3 ГГц. Компонент выполнен в компактном корпусе 24-LFCSP и обеспечивает высокий уровень производительности при минимальных габаритах.

Преимущества:

• Широкий частотный диапазон от 10 МГц до 3 ГГц
• Стабильная работа в диапазоне рабочих температур и напряжений
• Низкая требуемая мощность
• Компактный корпус 24-LFCSP (4x4 мм)

Недостатки:

• Потребляемый ток составляет 250 мА, что требует достаточно эффективного теплоотвода

Типовое использование:

• Сотовая связь (Cellular)
• CDMA2000
• W-CDMA
• GSM
• Радиочастотные (RF) системы

Рекомендации по применению:

• Используйте ADL5330 в условиях, соответствующих указанным в технических характеристиках, чтобы обеспечить его долговечность и стабильную работу.
• Обеспечьте достаточное охлаждение для отвода тепла, учитывая рабочий ток 250 мА.
• Используйте соответствующие инструменты для монтажа и тестирования, чтобы избежать повреждения компонента.

Основные технические характеристики: | Параметр | Значение | |-----------------------|---------------------------------------| | Частотный диапазон | от 10 МГц до 3 ГГц | | Напряжение питания | от 4.75 В до 5.25 В | | Потребляемый ток | 250 мА | | Ключевая частота испытаний | 2.7 ГГц | | Усиление | 10 дБ | | P1dB | 1.2 дБм | | Корпус | 24-LFCSP-VQ (4x4 мм) | | Тип монтажа | Поверхностный (Surface Mount) |

Возможные аналоги:

• AD8318 от Analog Devices
• MAX2037 от Maxim Integrated
• HMC698 от Analog Devices

Заключение

ADL5330ACPZ-REEL7 представляет собой мощное, надежное и компактное решение для разнообразных радиочастотных приложений. При правильном применении, он способен значительно улучшить производительность вашей системы связи и радиоаппаратуры.
