ADIS16265/PCBZ

ADIS16265/PCBZ от Analog Devices

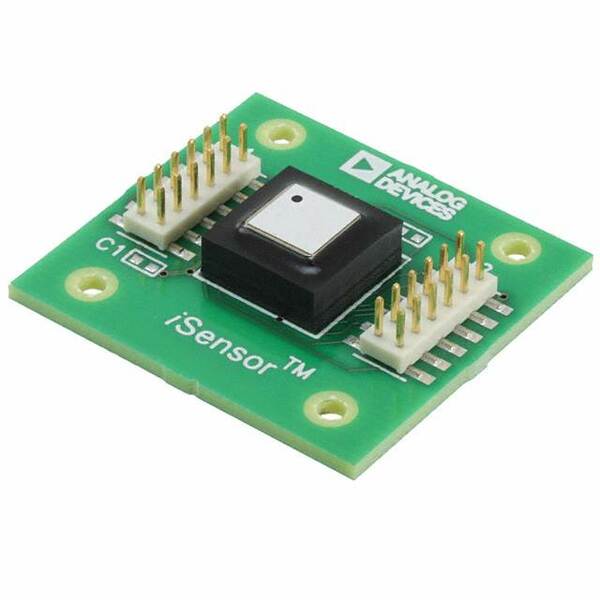

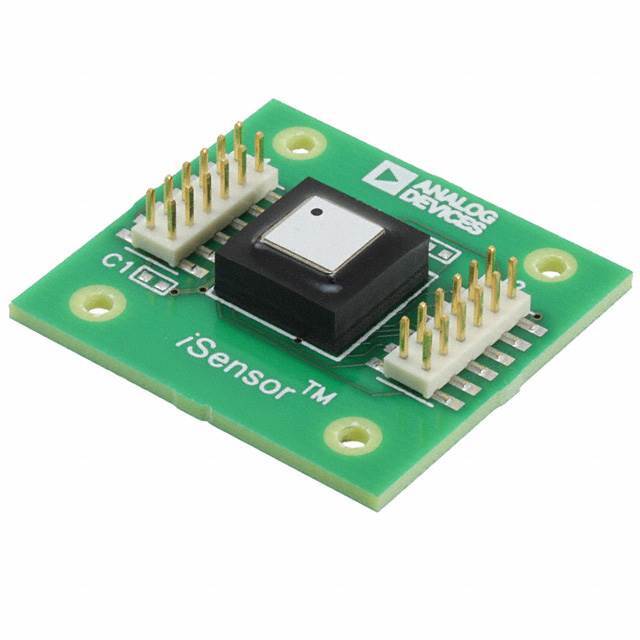

Общее описание: ADIS16265/PCBZ — это отладочная плата, предназначенная для оценки работы датчика гироскопа ADIS16265 от Analog Devices. Она предоставляет разработчикам удобный способ изучения возможностей и характеристик интегрального датчика гироскопа с одним измерительным каналом. Плата оснащена интерфейсом SPI, что позволяет легко интегрировать её в различные системы и устройства для тестирования и прототипирования.

Преимущества:

• Удобство использования: Отладочная плата позволяет быстро начать работу с датчиком и провести все необходимые тесты.
• Интерфейс SPI: Обеспечивает простую интеграцию и высокий уровень совместимости с системами на базе микроконтроллеров и процессоров.
• Высокая точность: Датчик отличается высокой точностью измерения угловой скорости, что делает его отличным выбором для критически важных приложений.
• Настраиваемый диапазон измерений: Поддерживает несколько диапазонов измерений: ±80°/сек, ±160°/сек и ±320°/сек.

Недостатки:

• Ограничение по оси: Модель поддерживает измерения только по одной оси, что может быть недостаточным для некоторых приложений.
• Требования к питанию: Плата требует стабильного напряжения питания в диапазоне 4.75V ~ 5.25V.

Типовое использование:

• Системы стабилизации:
  • Дроны и беспилотные летательные аппараты (UAV)
  • Робототехника
• Промышленные сенсорные системы:
  • Системы мониторинга вибрации
  • Оборудование для автоматизации производства
• Навигация и отслеживание движения:
  • Автомобильные системы навигации
  • Портативные устройства для отслеживания активности

Рекомендации по применению:

• Обязательно обеспечьте стабильное питание в диапазоне 4.75V ~ 5.25V.
• Используйте экранированные кабели для подключения к SPI интерфейсу для минимизации шумов и помех.
• Для максимальной точности измерений рекомендуется калибровка датчика в условиях реального использования.

Основные технические характеристики:

• Тип сенсора: Гироскоп, 1 ось
• Диапазон измерений: ±80°/сек, ±160°/сек, ±320°/сек
• Интерфейс: SPI
• Чувствительность: ±0.2%
• Напряжение питания: 4.75V ~ 5.25V
• Встроенное: Нет
• Поставляемые компоненты: Плата

Возможные аналоги:

• ADIS16266/PCBZ: Модель с несколькими осями измерения и другими характеристиками.
• L3GD20: Гироскоп от компании STMicroelectronics, имеющий схожие функции, но с другими техническими характеристиками.

Плата ADIS16265/PCBZ является отличным инструментом для разработчиков, стремящихся быстро и эффективно протестировать и интегрировать гироскопический датчик ADIS16265 в свои проекты.
