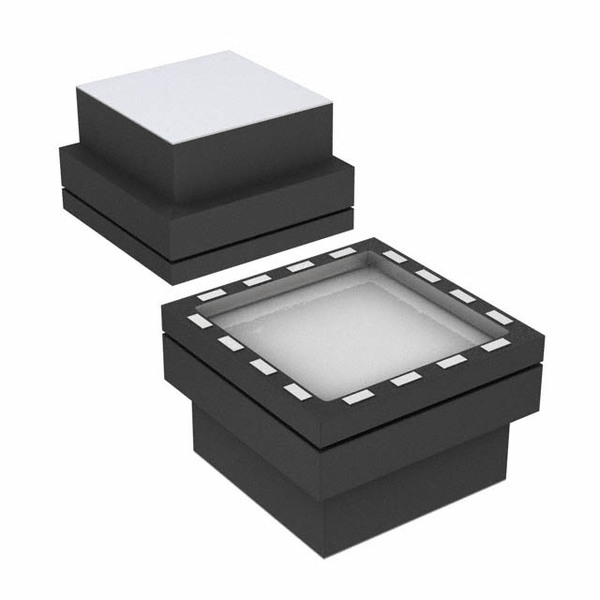

ADIS16209CCCZ от Analog Devices

Общее описание

ADIS16209CCCZ - это высокоточный инклинометр производства компании Analog Devices. Датчик предназначен для измерения углов наклона в диапазоне ±180° с возможностью выбора оси X или Y. Интегральная схема построена на основе технологии iMEMS® и имеет встроенный датчик температуры, что позволяет компенсировать температурные изменения и обеспечивать высокую точность измерений. Коммуникация с внешними устройствами осуществляется через интерфейс SPI.

Преимущества

• Высокая точность: Технология iMEMS® обеспечивает точные и стабильные измерения угла наклона.
• Широкий температурный диапазон: Рабочий температурный диапазон от -40°C до +125°C позволяет использовать датчик в различных условиях окружающей среды.
• Простота интеграции: Интерфейс SPI упрощает интеграцию в состав более сложных систем.
• Компактность: Компактный корпус 16-BFLGA позволяет размещать датчик в ограниченном пространстве.

Недостатки

• Ограниченный выбор интерфейсов: Единственный доступный интерфейс — SPI, что может ограничивать его использование в некоторых приложениях.
• Требование к питанию: Датчик требует стабильного напряжения питания в диапазоне 3 V ~ 3.6 V, что необходимо учитывать при проектировании системы.

Типовое использование

• Платформы стабилизации
• Медицинское оборудование
• Системы управления движением
• Проектирование роботов
• Промышленные системы контроля и мониторинга

Рекомендации по применению

• Обеспечьте стабильное питание датчика в пределах рекомендуемого диапазона напряжений (3 V - 3.6 V).
• Используйте экранированные провода для снижения уровня электромагнитных помех при подключении через интерфейс SPI.
• Для получения наиболее точных данных установите датчик в защищенном от вибраций и резких изменений температуры месте.

Основные технические характеристики

• Диапазон измерений: ±180° (ось X или Y)
• Чувствительность: 0.025°/LSB
• Полоса пропускания: 50Hz
• Напряжение питания: 3 V ~ 3.6 V
• Тип выхода: Цифровой (SPI)
• Корпус: 16-BFLGA
• Рабочий температурный диапазон: -40°C ~ +125°C (TA)
• Размеры корпуса: Компактные, удобные для внедрения в системы с ограниченным пространством

Возможные аналоги

• ADIS16210: Имеет расширенный функционал, включая трехосевые измерения.
• ADXL345: Трехосевой цифровой акселерометр с интерфейсами SPI/I2C, подходит для измерения углов наклона.
• MMA8451Q: Трехосевой, маломощный, цифровой акселерометр от NXP с интерфейсом I2C.

ADIS16209CCCZ от Analog Devices — это надежный и точный инструмент для решения задач, требующих измерения углов наклона в различных условиях эксплуатации.
