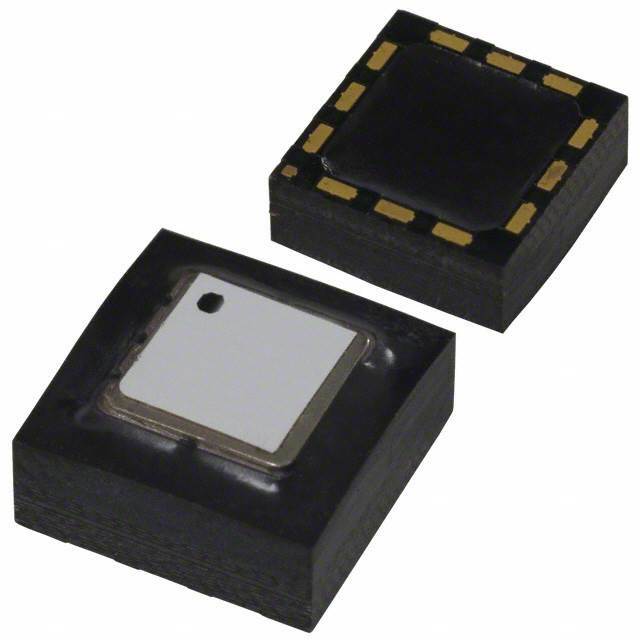

ADIS16003CCCZ

ADIS16003CCCZ от Analog Devices

Общее описание

ADIS16003CCCZ – это высокоточный двухосевой цифровой акселерометр от компании Analog Devices, предназначенный для измерения малых ускорений в диапазоне ±1.7g. Устройство имеет цифровой интерфейс SPI, что обеспечивает простоту интеграции в различные системы. Основным преимуществом данного акселерометра является высокая точность измерения, возможность настройки полосы пропускания и интеграция температурного датчика.

Преимущества

• Высокая точность: Надежные данные с высокой точностью благодарят чувствительной электронике.
• Цифровой интерфейс SPI: Обеспечивает быстрый и точный обмен данными с микроконтроллером.
• Широкий диапазон температур: Работает в диапазоне -40°C до 125°C, что делает его подходящим для использования в экстремальных условиях.
• Низкое энергопотребление: Оптимизирован для использования в различных портативных устройствах.
• Настраиваемая полоса пропускания: Позволяет адаптировать устройство под конкретные требования приложения.

Недостатки

• Ограниченный аналоговый выход: Устройство предназначено для цифровой связи, что может создать сложности при работе с аналоговыми системами.
• Требуется точная установка на плате: Чтобы обеспечить максимальную точность измерений, акселерометр должен быть установлен без уклонений.

Типовое использование

• Системы стабилизации и управления движением
• Платформы виртуальной реальности и увеличенной реальности
• Мониторинг вибраций в промышленном оборудовании
• Системы навигации
• Оценка спускаемых аппаратов и авиационные системы

Рекомендации по применению

Применяйте ADIS16003CCCZ в системах, где необходима высокая точность измерения ускорения и возможность настройки полосы пропускания. Убедитесь, что устройство правильно ориентировано и закреплено на плате для достижения максимальной эффективности.

Основные технические характеристики

• Тип вывода: Цифровой
• Оси: X, Y
• Диапазон ускорения: ±1.7g
• Чувствительность (LSB/g): 820
• Полоса пропускания: 1Hz ~ 2.25kHz
• Напряжение питания: 3V ~ 5.25V
• Интерфейс: SPI
• Температурный диапазон: -40°C ~ 125°C
• Упаковка/Корпус: 12-BFLGA
• Тип монтажа: Поверхностный монтаж
• Габариты: 7.35x7.20 мм

Возможные аналоги

1. ADXL345 от Analog Devices
2. MMA8452Q от NXP Semiconductors
3. LIS3DH от STMicroelectronics

Данный продукт идеально подходит для интеграции в устройства, требующие высокой точности и надежности при измерении ускорения на двух осях.
