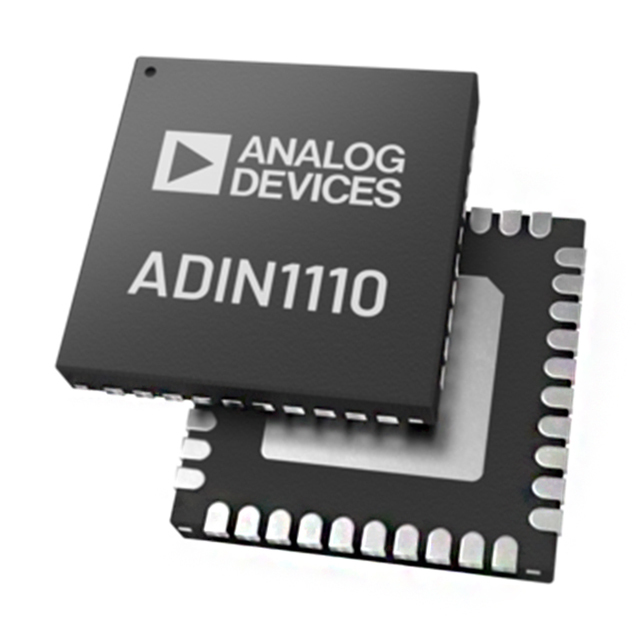

ADIN1110CCPZ-R7

Описание для ADIN1110CCPZ-R7 от Analog Devices

Общее описание

ADIN1110CCPZ-R7 - это высокоинтегрированный однопортовый 10BASE-T1L Ethernet трансивер с одним драйвером и одним ресивером. Этот чип представлен в компактном LFCSP корпусе и предназначен для использования в промышленных и коммерческих приложениях, где требуются надежные и энергоэффективные проводные сетевые соединения.

Преимущества

• Высокая энергоэффективность: Позволяет сократить энергопотребление системы.
• Компактный размер: Малый корпус LFCSP (6x6 мм) облегчает размещение на печатной плате.
• Широкий диапазон рабочих температур: От -40°C до +105°C, что делает его подходящим для различных рабочих условий.
• Поддержка 10BASE-T1L стандарта: Обеспечивает надежное и высокоскоростное соединение на дальних расстояниях.

Недостатки

• Ограниченная максимальная скорость: 10 Mbps может быть недостаточно для некоторых высокоскоростных приложений.
• Необходимость в специализированном упаковочном оборудовании: Из-за малого размера корпуса.

Типовое использование

• Промышленные сети: Для соединения датчиков и устройств управления.
• Умные здания: Для управления системами безопасности и автоматизации.
• Автомобильная индустрия: В системах управления транспортными средствами.
• Интернет вещей (IoT): Для соединения различных IoT-устройств в одной сети.

Рекомендации по применению

• Печатная плата: Убедитесь, что у вас есть подходящее оборудованное рабочее место для работы с LFCSP корпусами.
• Энергопитание: При настройке источников питания учитывайте рекомендованный диапазон напряжений (1V ~ 1.2V, 1.71V ~3.46V, 3.13V ~ 3.46V).
• Температурный режим: Используйте ADIN1110CCPZ-R7 в пределах рабочего температурного диапазона для обеспечения стабильной работы.

Основные технические характеристики

• Протокол: Ethernet 10BASE-T1L
• Количество драйверов/ресиверов: 1/1
• Дуплекс: Полный и полудуплекс
• Максимальная скорость передачи данных: 10 Mbps
• Напряжение питания: 1V ~ 1.2V, 1.71V ~3.46V, 3.13V ~ 3.46V
• Рабочая температура: От -40°C до +105°C (TA)
• Корпус: 40-LFCSP (6x6 мм)

Возможные аналоги

• DP83TG720S-Q1 (Texas Instruments): Однопортовый 10BASE-T1L Ethernet трансивер.
• KSZ8081MNXIA (Microchip Technology): Энергоэффективный Ethernet трансивер.

Этот трансивер предлагает надежную и энергоэффективную сетевую связь в различных условиях эксплуатации, делая его отличным выбором для промышленности и других применений, требующих стабильного соединения на дальние расстояния.
