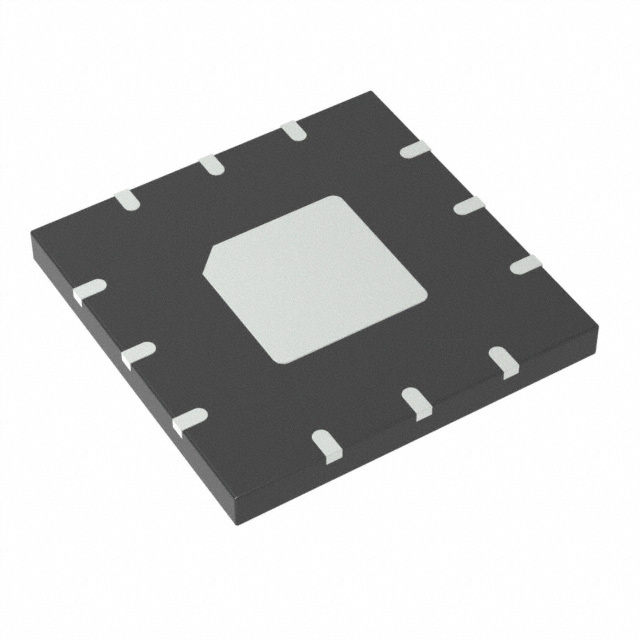

ADHV4702-1BCPZ-R7

Описание: ADHV4702-1BCPZ-R7 от Analog Devices

ADHV4702-1BCPZ-R7 — это высоковольтный операционный усилитель общего назначения от компании Analog Devices. Этот компонент обеспечивает широкий диапазон напряжения питания от 24 В до 220 В, что делает его отличным выбором для различных промышленных и медицинских применений.

Преимущества

• Высокое выходное напряжение: Поддержка до 220 В.
• Низкий ток смещения входа: Всего 0.3 пА, что обеспечивает точность.
• Высокая полоса пропускания: 10 МГц, позволяет работать с высокочастотными сигналами.
• Высокая скорость нарастания: 74 В/мкс, что позволяет использовать в приложениях с быстрыми сигналами.

Недостатки

• Относительно высокий ток потребления: 3 мА, что может быть значительным для автономных систем.
• Требует внимательной разводки плат: Для обеспечения оптимальной работы и минимизации шумов.

Типовое использование

ADHV4702-1BCPZ-R7 идеально подходит для:

• Медицинских приборов
• Промышленных датчиков и систем управления
• Систем тестирования и измерения
• Высоковольтных применений, таких как управление двигателями

Рекомендации по применению

• Разводка плат: Убедитесь, что правильная разводка платы минимизирует паразитные емкости и индуктивности.
• Экранирование: Используйте экранирование, чтобы предотвратить внешние электромагнитные помехи.
• Фильтрация питания: Рекомендуется использовать конденсаторы для фильтрации шума на линии питания.

Основные технические характеристики

• Диапазон питающих напряжений: 24 В – 220 В
• Ток смещения входа: 0.3 пА
• Скорость нарастания: 74 В/µс
• Полоса пропускания: 10 МГц
• Смещение напряжения на входе: 3 мВ
• Ток потребления: 3 мА
• Ток нагрузки: 20 мА
• Температурный диапазон: -40°C ~ 85°C
• Корпус: 12-LFCSP (7x7)

Возможные аналоги

• OPA454 от Texas Instruments - Усилитель с широким диапазоном напряжений.
• LT1364 от Linear Technology - Высокоскоростной операционный усилитель с малым входным током.

Использование электрических компонентов такого типа требует точности и внимательности при проектировании. Будьте осторожны при работе с высоковольтными компонентами!
