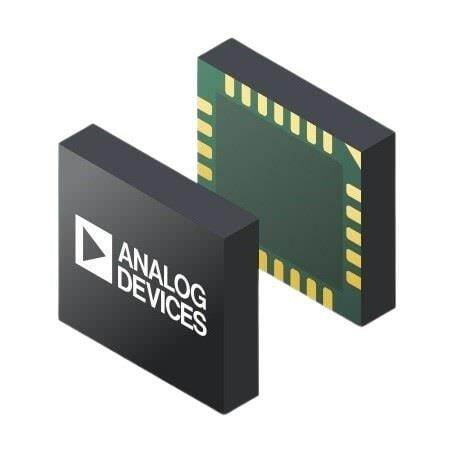

ADGM1001BCCZ

Описание компонента ADGM1001BCCZ от Analog Devices

Общее описание: ADGM1001BCCZ от Analog Devices — это высокопроизводительный однополюсный двухпозиционный (SPDT) MEMS RF переключатель. Этот компонент предназначен для работы в диапазоне от 0 Гц/DC до 34 ГГц, что делает его идеальным для широкого спектра приложений в радиочастотных системах.

Преимущества:

• Широкий рабочий диапазон частот от 0 Гц до 34 ГГц.
• Высокая линейность и низкий уровень искажений.
• Малые потери во включенном состоянии и высокая изоляция в выключенном.
• Компактный размер и низкое энергопотребление благодаря MEMS технологии.

Недостатки:

• Ограниченная мощность RF до 33 dBm.
• Требует точного управления и защиты от перенапряжений.

Типовое использование:

• Телекоммуникационное оборудование.
• Радиочастотные тестовые и измерительные системы.
• Аэрокосмическая и оборонная промышленность.
• Беспроводные коммуникационные системы.

Рекомендации по применению:

• Использовать с соответствующими защитными схемами для управления и защиты от перенапряжений.
• Обеспечить правильное заземление и экранирование для минимизации внешних помех.
• Проверять параметры в рабочем диапазоне для оптимизации производительности.

Основные технические характеристики:

• Частотный диапазон: 0 Гц/DC до 34 ГГц
• Максимальная мощность RF: 33 dBm
• Максимальный постоянный ток: 200 mA
• Корпус: 24-контактный LGA

Возможные аналоги:

• HMC784AMS8GE от Analog Devices
• PE42442 от Peregrine Semiconductor

Этот переключатель идеально подходит для использования в высокочастотных приложениях, где требуется надежное и точное управление сигналом.
