ADG509ATQ/883B

ADG509ATQ/883B от Analog Devices

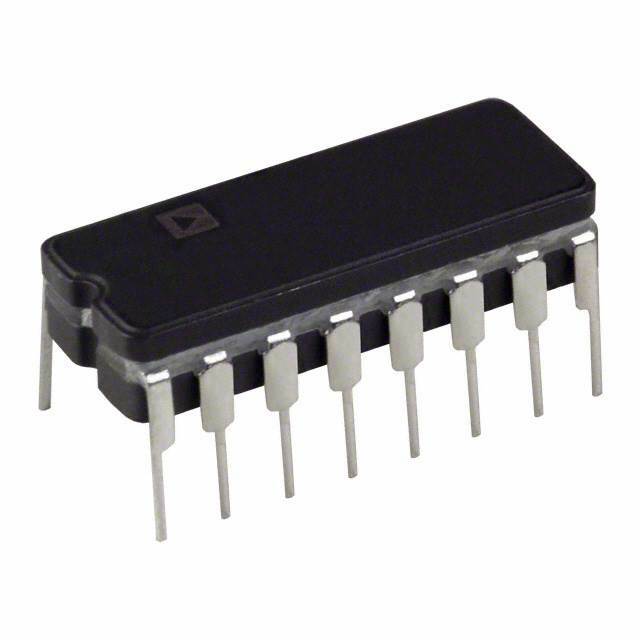

Общее описание: ADG509ATQ/883B - это аналоговый мультиплексор, произведенный компанией Analog Devices. Он представляет собой двухканальный интегральный коммутатор, выполненный в корпусе CERDIP-16. Каждый канал мультиплексирует до четырёх входов (схема SP4T), что позволяет соединять один из четырёх входов с общим выходом. Данный продукт отличается высокой надежностью и стабильно работает в широком диапазоне температур.

Преимущества:

• Высокая точность и надежность.
• Широкий диапазон рабочих напряжений.
• Низкий уровень утечек и заряда.
• Быстрое переключение (время включения и отключения).

Недостатки:

• Требует тщательного охлаждения при работе на предельных температурах.
• Относительно высокая стоимость из-за специальной классификации 883B для космических применений.

Типовое использование:

• Промышленные контрольные системы.
• Системы сбора данных.
• Медицинская аппаратура.
• Военные и космические применения.

Рекомендации по применению:

• Тщательно следите за условиями окружающей среды, чтобы избежать перегрева.
• Обеспечьте корректное питание и защиту от перенапряжений.
• В схемах с высокими требованиями по защищенности учитывайте характеристику утечек.

Основные технические характеристики:

• Функциональность: 2 канала, каждый мультиплексирует 4 входа (4:1 схемы SP4T).
• Сопротивление в открытом состоянии (макс): 450 Ом.
• Напряжение питания: От 10.8В до 16.5В (одно питание), от ±10.8В до ±16.5В (двойное питание).
• Время переключения (макс): 300нс.
• Инжекция заряда: 4пКл.
• Емкость каналов (CS(off), CD(off)): 5пФ, 11пФ.
• Ток утечки (макс): 1нА.
• Операционная температура: -55°C ~ 125°C.
• Корпус: 16-CERDIP (0.300", 7.62мм).

Аналоги:

• ADG508ATQ/883B от Analog Devices - аналогичный мультиплексор с 8:1 схемой.
• MAX4051ACPE+ от Maxim Integrated - 8:1 мультиплексор с схожими характеристиками.
• CD4051BM96 от Texas Instruments - аналогичный мультиплексор, но с другими техническими нюансами.

Запоминайте эту информацию и используйте при разработке высоконадежных и точных электронных систем!
