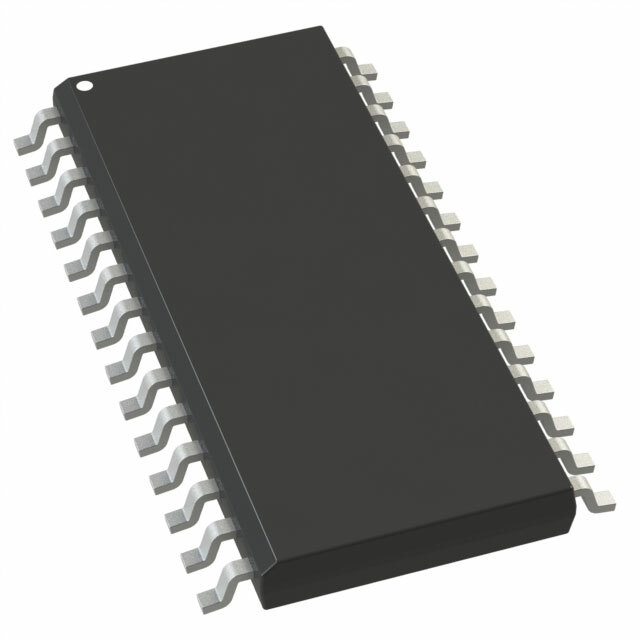

ADG507AKRUZ от Analog Devices

Общее описание

ADG507AKRUZ - это аналоговый мультиплексор, выпускаемый компанией Analog Devices. Он представляет собой высоконадежное устройство, содержащее два аналоговых мультиплексора с конфигурацией 8:1. Он предназначен для использования в приложениях, требующих мультиплексирования аналоговых сигналов, таких как выбор каналов на входе аналоговых систем.

Преимущества

• Низкое сопротивление канала: Максимальное сопротивление в включенном состоянии составляет 300 Ом.
• Высокая точность: Обеспечивает минимальное внедрение помех и утечек, что делает его идеальным для точных аналоговых приложений.
• Широкий диапазон напряжений питания: Поддерживает как однотактовое, так и двутактовое питание в диапазоне от ±10,8В до ±16,5В.
• Быстрое переключение: Время включения и выключения составляет всего 300 нс, что позволяет использовать его в быстродействующих приложениях.
• Широкий диапазон рабочих температур: Работоспособен в диапазоне от -40°C до +85°C.

Недостатки

• Сравнительно высокое сопротивление канала: 300 Ом может быть слишком высоким для некоторых высокоточных приложений.
• Потребление энергии: Мультиплексоры могут потреблять больше энергии при высоких уровнях нагрузки.

Типовое использование

• Выбор каналов в аудио- и видеосистемах.
• Аналого-цифровые преобразователи (АЦП).
• Селекторы входных каналов в измерительных приборах.
• Мультиплексирование входов/выходов в системах управления и мониторинга.

Рекомендации по применению

1. Питание устройства: Убедитесь, что устройство получает стабильное однотактовое или двутактовое питание в пределах допустимого диапазона напряжений.
2. Земля и экранирование: Для минимизации помех рекомендуется использовать хорошее заземление и экранирование.
3. Термическое управление: Следует учитывать термическое управление, так как в режиме интенсивного использования устройство может нагреваться.

Основные технические характеристики

• Конфигурация мультиплексора: 8:1
• Количество каналов: 2
• Максимальное сопротивление канала: 300 Ом
• Диапазон напряжений питания:
  • Однотактовое: 10,8 В - 16,5 В
  • Двутактовое: ±10,8 В - ±16,5 В
• Время переключения (макс): 300 нс (включение и выключение)
• Утечь тока (макс): 1 нА
• Ёмкость канала: 5 пФ (CS(off)), 22 пФ (CD(off))
• Рабочая температура: -40°C - +85°C
• Монтаж: Поверхностный (SMD)
• Корпус: 28-TSSOP (4.40 мм)

Возможные аналоги

• ADG508AKRUZ от Analog Devices: Аналогичный мультиплексор с конфигурацией 8:1, но с улучшенными характеристиками.
• CD4051B от Texas Instruments: Низковольтный аналоговый мультиплексор для менее требовательных приложений.

Заключение

ADG507AKRUZ - это надежный и эффективный выбор для приложений, требующих мультиплексирования аналоговых сигналов. Его преимущества включают быстродействие, точность и широкий диапазон напряжений питания, что делает его идеальным для широкого спектра применений.
