ADG506AKPZ

ADG506AKPZ от Analog Devices

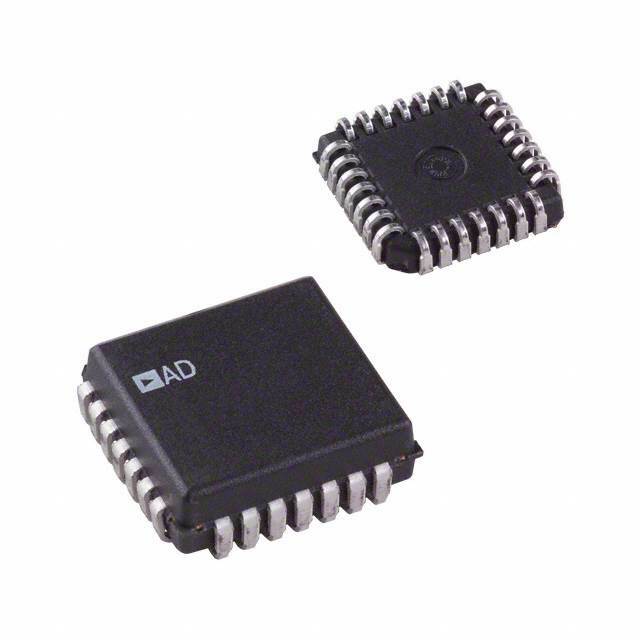

Общее описание: ADG506AKPZ - это 16-канальный аналоговый мультиплексор от компании Analog Devices. Данный компонент позволяет одному из 16 входных каналов подключаться к одному выходу, обеспечивая возможность переключения между разными аналоговыми сигналами. Компонент выполнен в корпусе PLCC-28 и предназначен для поверхностного монтажа.

Преимущества:

• Широкий диапазон напряжений питания: Рабочее напряжение может быть от 10.8V до 16.5V, что позволяет использовать данный мультиплексор в самых разных приложениях.
• Высокая точность передачи сигнала: Малый уровень утечек и отсутствие значительного времени задержки при переключении (300 нс макс), обеспечивают высокую точность и надежность.
• Простота интеграции: Компактный корпус PLCC-28 удобен для использования в устройствах с ограниченным пространством.

Недостатки:

• Он-сопротивление (300 Ом макс): Может быть великовато для некоторых приложений, требующих минимального сопротивления передачи.
• Достаточно узкий температурный диапазон: Рабочая температура ограничена от -40°C до +85°C, что может быть недостаточно для специфических экстремальных условий.

Типовое использование:

• Системы измерения и контроля: Этот мультиплексор может быть использован в устройствах для измерения различных параметров, таких как температура, давление и другие аналоговые сигналы.
• Аналоговые коммутаторы: Может применяться в схемах, где необходимо переключение между разными источниками аналоговых сигналов.
• Автоматизация и контроль процессов: Может использоваться в системах управления и автоматизации производственных процессов.

Рекомендации по применению:

1. Убедитесь, что рабочие напряжения компонентов соответствуют спецификации (от 10.8V до 16.5V).
2. При проектировании схемы минимизируйте пути соединений к аналоговым сигналам для уменьшения возможного шума.
3. Используйте соответствующие согласующие фильтры для улучшения сигнального качества.

Основные технические характеристики:

• Конфигурация: 16:1
• Напряжение питания: 10.8V ~ 16.5V
• Он-сопротивление (Max): 300 Ом
• Одновременное сопротивление между каналами (ΔRon): 15 Ом
• Время переключения (Ton, Toff) (Max): 300 нс
• Емкость канала (CS(off), CD(off)): 5 пФ, 44 пФ
• Ток утечки (IS(off)) (Max): 1 нА
• Рабочая температура: -40°C ~ 85°C
• Тип корпуса: PLCC-28 (11.51x11.51 мм)

Возможные аналоги:

1. ADG507AKPZ от Analog Devices: Имеет схожие характеристики и предназначение.
2. CD74HC4067 от Texas Instruments: 16-канальный мультиплексор с улучшенными параметрами.
3. MAX333A от Maxim Integrated: Более высокопроизводительный аналог с меньшим сопротивлением передачи.

Эти аналоговые мультиплексоры могут быть подобраны в зависимости от конкретных требований вашего проекта.
