ADG419TQ

ADG419TQ от Analog Devices

Общее описание

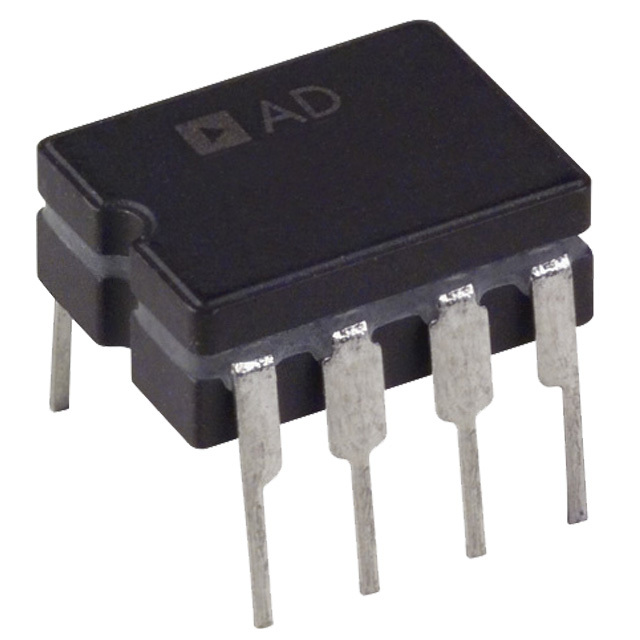

ADG419TQ – это аналоговый переключатель SPDT (Single Pole Double Throw), разработанный компанией Analog Devices. Он предназначен для высокоточного управления аналоговыми сигналами при различных напряжениях питания. Данный прибор выполнен в компактном керамическом корпусе типа CERDIP-8.

Преимущества

• Высокая точность переключения благодаря низкому сопротивлению в включенном состоянии (35 Ом).
• Широкий диапазон питающих напряжений, поддержка как однополярного (до 12 В), так и двухполярного питания (±15 В).
• Минимальные утечки тока – до 250 пА, что обеспечивает отличную изоляцию выключенного состояния.
• Широкий температурный диапазон: от -55°C до +125°C, что делает его пригодным для работы в суровых условиях.
• Низкий уровень кросстока: -90 дБ при 1 МГц.

Недостатки

• Возможно, может потребоваться дополнительная защита от электростатических разрядов (ESD) для работы в чувствительных приложениях.
• Относительно высокая стоимость по сравнению с аналоговыми ключами более низкого качества или точности.

Типовое использование

• Аналоговые и цифровые системы коммутации и мультиплексирования.
• Преобразователи данных.
• Аналоговые измерительные системы.
• Автомобильные и аэрокосмические системы – благодаря широкому температурному диапазону и надежности.

Рекомендации по применению

• При проектировании с использованием ADG419TQ следует уделить внимание качеству питания и наличию фильтрации шумов для предотвращения нежелательных влияний на качество переключения.
• В приложениях, требующих высокой частоты, следует учитывать кроссток и обеспечить адекватное экранирование.

Основные технические характеристики

• Переключаемая конфигурация: SPDT (Single Pole Double Throw)
• Количество каналов: 1
• Сопротивление в включенном состоянии (R_ON): 35 Ом (максимум)
• Напряжение питания (однополярное): 12 В
• Напряжение питания (двухполярное): ±15 В
• Утечка тока в выключенном состоянии: 250 пА (максимум)
• Кроссток: -90 дБ при 1 МГц
• Температурный диапазон: от -55°C до 125°C
• Корпус: CERDIP-8

Возможные аналоги

• ADG419BN – аналогичный аналоговый переключатель от Analog Devices, но в пластиковом корпусе.
• MAX4675 – аналоговый переключатель от Maxim Integrated, с немного различающимися характеристиками, но потенциально подходящий для схожих применений.

Используя ADG419TQ, вы получите надежное и точное управление аналоговыми сигналами в критически важных приложениях.
