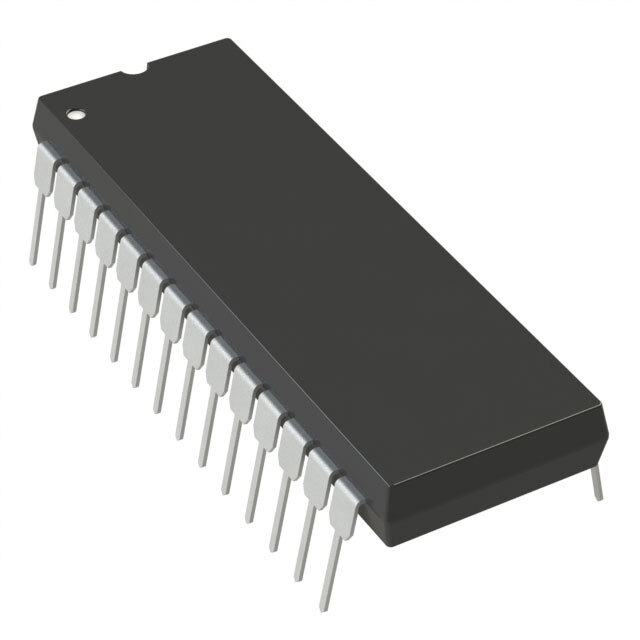

ADG407BNZ

ADG407BNZ от Analog Devices

Общее описание

ADG407BNZ представляет собой аналоговый мультиплексор от компании Analog Devices с двумя схемами 8:1, упакованный в корпус типа 28-DIP. Этот компонент предназначен для маршрутизации аналоговых сигналов и поддерживает работу с одно- и двухполярным питанием.

Преимущества

• Высокая точность: Низкое сопротивление в состоянии включения (MAX 80 Ом) обеспечивает минимальное искажение сигнала.
• Высокая скорость переключения: Быстрая передача сигнала (максимальное время включения и выключения составляет 160нс и 150нс соответственно).
• Минимальная утечка: Низкий уровень утечки тока (максимум 500 пА) способствует отличной изоляции каналов.
• Широкий диапазон напряжения питания: Возможность работы как с одно- (12В), так и с двухполярным (±15В) питанием.

Недостатки

• Размер: Корпус DIP может быть слишком громоздким для современных компактных устройств.
• Ограниченный диапазон рабочих температур: Функционирует в диапазоне от -40°C до 85°C, что может не подходить для экстремальных условий.

Типовое использование

• Аналоговые сигналальные системы: Подходит для маршрутизации различных аналоговых сигналов в аудиоустройствах и системах видеонаблюдения.
• Медицинское оборудование: Используется в устройствах, требующих переключения точных аналоговых сигналов.
• Автоматизированные тестовые системы: Применяется в схемах для контроля и тестирования различных аналоговых компонентов.

Рекомендации по применению

• Правильное питание: Обеспечьте правильное напряжение питания для оптимальной работы схемы. Используйте стабилизированные источники питания чтобы избежать флуктуаций напряжения.
• Термическое управление: Поскольку устройство может нагреваться, убедитесь в наличии достаточного отвода тепла.
• Минимизация помех: При разводке плат, расположите аналоговые и цифровые трассы на расстоянии друг от друга чтобы минимизировать влияние цифровых помех на аналоговые сигналы.

Основные технические характеристики

• Интегральная схема переключения и мультиплексора: 2 схемы 8:1.
• Сопротивление в состоянии включения (Max): 80 Ом.
• Напряжение питания: 12 В (однополярное), ±15 В (двухполярное).
• Время переключения (Max): Включение 160 нс, выключение 150 нс.
• Уровень утечки тока (Max): 500 пА.
• Корпус: 28-PDIP.
• Рабочая температура: от -40°C до 85°C.

Возможные аналоги

• ADG407BRZ: Альтернативная версия того же изделия, но в корпусе SOIC-28.
• MAX308: Переключатель и мультиплексор от Maxin Integrated с аналогичными характеристиками.
• CD4067B: Экономичный аналог от Texas Instruments, поддерживающий 16:1 канальные системы с несколько иными параметрами.

Этот компонент отлично подходит для тех, кто ищет надежные и точные решения для переключения аналоговых сигналов в их проектах.
