ADG201HSKNZ

ADG201HSKNZ от Analog Devices

Описание

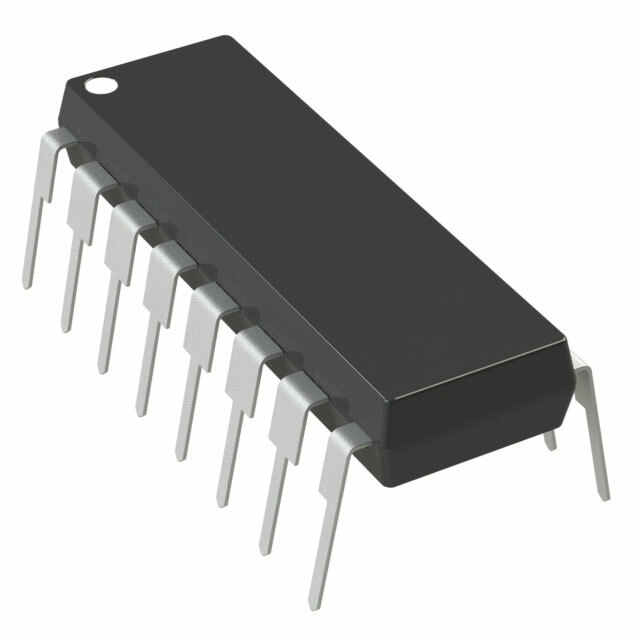

ADG201HSKNZ представляет собой аналоговый переключатель с низким сопротивлением в состоянии "включено", предназначенный для использования в широком спектре приложений. Данный переключатель выпускается компанией Analog Devices и содержит четыре независимых схемы с однополюсными однонаправленными переключателями (SPST). Корпус выполнен в форм-факторе 16-PDIP, что обеспечивает простой монтаж и удобное использование в различных устройствах.

Преимущества

• Низкое сопротивление в состоянии "включено": Максимальное сопротивление 50 Ом обеспечивает минимальное искажение сигнала.
• Высокая скорость переключения: Время включения и выключения до 50 нс позволяет использовать компонент в высокочастотных приложениях.
• Широкий диапазон напряжений питания: Подходит как для однополярного (10.8V ~ 16.5V), так и для двуполярного (±13.5V ~ 16.5V) питания.
• Низкий уровень утечек: Максимальный ток утечки составляет 1 нА, что минимизирует энергетические потери.
• Высокая изоляция каналов: Минимальный перекрестный разговор -86 dB @ 100 kHz.

Недостатки

• Компонент имеет ограничение по температурному диапазону эксплуатации от -40°C до 85°C, что может не подходить для всех условий внешней среды.
• Тип корпуса (16-PDIP) может занять больше пространства на печатной плате по сравнению с более компактными форм-факторами.

Типовое использование

• Переключение сигналов в аудио- и видеосистемах.
• Управление аналоговыми сигналами в медицинских приборах и научных исследованиях.
• Разделение сигналов в системах автоматизированного тестирования.
• Применение в системах с низким потреблением энергии, таких как портативные устройства.

Рекомендации по применению

• Обеспечьте надежное соединение выводов, используя качественные пайки или крепления, особенно при высокочастотных применениях.
• Используйте подходящие фильтры и экранирование для минимизации влияния внешних помех.
• При проектировании схемы учитывайте тепловую рассеиваемость и необходимость вентиляции, так как рабочая температура ограничена диапазоном от -40°C до 85°C.

Основные технические характеристики

• Тип переключателя: SPST (однополюсный, однонаправленный)
• Количество схем: 4
• Сопротивление в состоянии "включено" (Макс): 50 Ом
• Диапазон напряжений питания: Однополярное (10.8V ~ 16.5V), Двуполярное (±13.5V ~ 16.5V)
• Время переключения (Макс): 50 нс (включение/выключение)
• Ток утечки (Макс): 1 нА
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 16-PDIP

Возможные аналоги

• ADG202HSKNZ от Analog Devices
• MAX4066 от Maxim Integrated
• 74HC4066N от NXP Semiconductors

Это короткое описание позволяет оценить основные характеристики и применения ADG201HSKNZ. Надеюсь, оно будет полезным при выборе компонентов для ваших проектов.
