ADF5001BCPZ

ADF5001BCPZ от Analog Devices

Общее описание

ADF5001BCPZ — это высокочастотный делитель частоты на основе монолитного интегрального схемы (MMIC) от компании Analog Devices. Этот компонент предназначен для применения в системах преобразования частот, таких как фазовые автоподстроенные генераторы (PLL) и частотные синтезаторы. Устройство поддерживает работу на частотах до 18 ГГц и поставляется в компактном корпусе CSP (Chips Scale Package).

Преимущества

• Высокочастотная работа: Поддержка частот до 18 ГГц.
• Компактный корпус: Уменьшенные габариты благодаря 16-контактному корпусу LFCSP.
• Широкий температурный диапазон: Работа в диапазоне от -40°C до +105°C.

Недостатки

• Ограниченный диапазон входных напряжений: Устройство поддерживает питание в диапазоне от 3.0 В до 3.6 В, что может требовать дополнительных регуляторов питания.

Типовое использование

ADF5001BCPZ широко применяется в следующих системах:

• Радиочастотные (RF) схемы
• Системы связи
• Измерительное оборудование
• Фазовые автоподстроенные генераторы (PLL)
• Частотные синтезаторы

Рекомендации по применению

Для достижения наилучших результатов использования ADF5001BCPZ рекомендуется:

1. Обеспечить стабильное питание в диапазоне 3.0 В - 3.6 В.
2. Использовать высококачественные компоненты для сигналов высокой частоты.
3. Размещение на печатной плате с хорошими характеристиками экранирования для минимизации помех и потерь.

Основные технические характеристики

• Тип компонента: Делитель частоты (Prescaler)
• Максимальная частота: до 18 ГГц
• Входное напряжение питания: 3.0 В - 3.6 В
• Диапазон рабочих температур: -40°C до +105°C
• Вход/Выход: Clock (тактовый сигнал)
• Соотношение вход/выход: 1:1

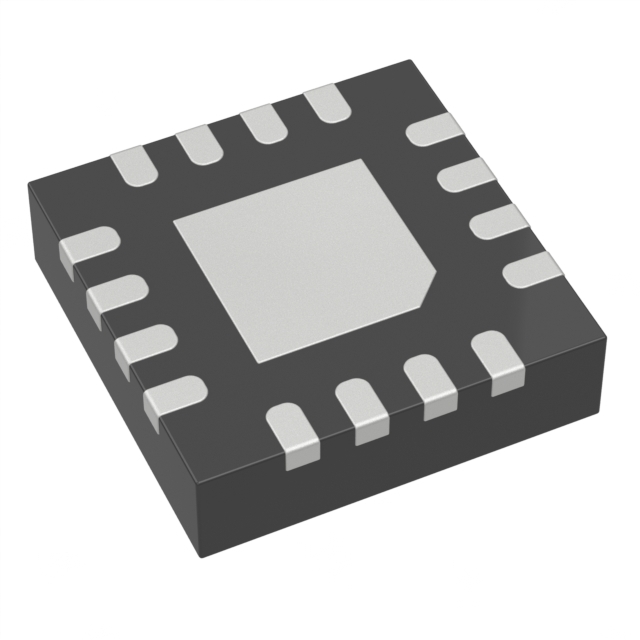

• Корпус: 16-WFQFN Exposed Pad, CSP
• Компоновка: 16-LFCSP (3 мм × 3 мм)

Возможные аналоги

• ADF4351: Синтезатор частот с широким диапазоном частот.
• HMC987LP5E от Analog Devices: Микросхема распределения и буферизации частот.

Заключение

ADF5001BCPZ от Analog Devices — это мощное решение для схем, требующих преобразования высоких частот. Он обладает высоким уровнем интеграции, что делает его идеальным для современных приложений в области связи и радиочастотных технологий, требующих компактных и эффективных решений.
