ADF4169WCCPZ

ADF4169WCCPZ от Analog Devices

Общее описание: ADF4169WCCPZ – это частотно-синтезирующий PLL (Phase-Locked Loop) чип от компании Analog Devices, предназначенный для использования в разнообразных приложениях высокочастотного сигнального синтеза. Чип обладает возможностью работы на частотах до 13.5 ГГц и поддерживает режим быстрого раста модификации частоты, что делает его идеальным для радиолокационных систем.

Преимущества:

• Высокая частота работы (до 13.5 ГГц): Подходит для широкого спектра высокочастотных применений.
• Фазовое слежение с дробным режимом N: Обеспечивает высокое разрешение, минимизируя фазовый шум.
• Быстрая модификация частоты: Важный параметр для приложений, таких как радарные системы и радиокоммуникации.
• Низкое энергопотребление: Эффективная работа в условиях ограниченного питания.

Недостатки:

• Сложность в настройке и конфигурации: Требует глубоких знаний принципов работы PLL и соответствующих инструментов для настройки.
• Ограниченные возможности по температурному диапазону: Может потребовать дополнительных мер по охлаждению при работе на высоких частотах.

Типовое использование:

• Радиолокационные системы: Обеспечивает стабильный и точный синтез частоты для различных радарных приложений.
• Телекоммуникации: Используется в системах передачи данных, где требуются высокочастотные сигналы.
• Измерительное оборудование: Применяется в высокочастотных измерительных приборах.

Рекомендации по применению:

• Использование в паре с ВЧ усилителями: Для достижения максимальной производительности рекомендуется использование дополнительных усилителей.
• Правильное экранирование: Для снижения воздействия внешних помех рекомендуется экранирование узлов, подверженных помехам.
• Стабильное напряжение питания: Обеспечьте стабильный источник питания для предотвращения деградации сигнала.

Основные технические характеристики:

• Рабочая частота: до 13.5 ГГц
• Входное напряжение: 2.7 В ~ 3.45 В
• Тип входного сигнала: CMOS
• Выходной сигнал: Частота
• Количество цепей: 1
• Диапазон рабочих температур: -40°C ~ 125°C

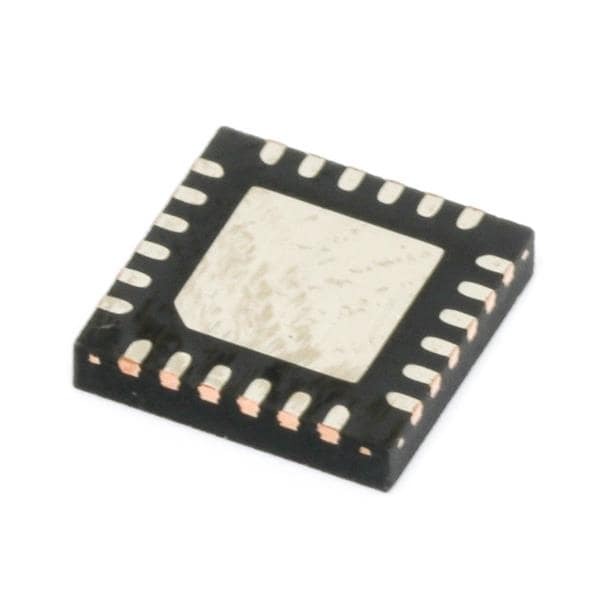

• Монтаж: Поверхностный, в корпусе LFCSP-WQ (4x4 мм)

Возможные аналоги:

• ADF4159BCPZ: Подобный частотно-синтезирующий чип с немного иными характеристиками.
• LMX2592 от Texas Instruments: Альтернативный чип для высокочастотного синтеза с несколько иными параметрами.

Заключение: ADF4169WCCPZ – это мощное решение для высокочастотного синтеза, оптимальное для использования в специализированных радиолокационных и телекоммуникационных системах. Надежная работа на частотах до 13.5 ГГц и возможность быстрого изменения частоты позволяет использовать его в приложениях, где необходима высокая точность и быстрота отклика.
