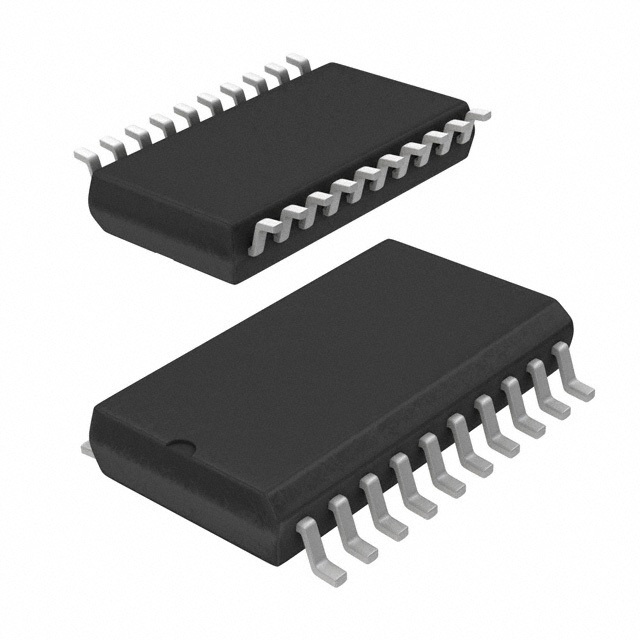

ADE7932ARIZ-RL от Analog Devices

Общее описание

ADE7932ARIZ-RL - это высокоточный аналогово-цифровой преобразователь (ADC) с интегрированными функциями измерения энергии, разработанный компанией Analog Devices. Он предназначен для приложений, требующих точного измерения электрических параметров, включая активную и реактивную энергию, напряжение и ток. Устройство поддерживает интерфейсы I2C и SPI, что обеспечивает гибкость при интеграции в различные системы.

Преимущества

• Высокоточная измерение энергии: Обеспечивает точные измерения активной и реактивной энергии, напряжения и тока.
• Интерфейсы I2C и SPI: Поддержка двух популярных интерфейсов упрощает интеграцию с различными типами микроконтроллеров и других устройств.
• Широкий диапазон питания: Работает в широком диапазоне напряжений питания от 3.3 В до 10 В.
• Температурная стабильность: Надежная работа в широком диапазоне температур от -40°C до +85°C.

Недостатки

• Требует тщательного проектирования схемы: Для достижения оптимальной производительности может потребоваться тщательное проектирование схемы и печатной платы.
• Необходимость в тщательной калибровке: Для достижения высокоточных измерений необходима точная калибровка устройства в системе.

Типовое использование

• Смарт-счетчики: Используется для точного измерения потребляемой электроэнергии в бытовых и промышленных счетчиках.
• Энергоменеджеры: Применяется в системах управления потреблением энергии для оценки эффективности использования электроэнергии.
• Устройства мониторинга качества электроэнергии: Подходит для мониторинга параметров электроэнергии и выявления аномалий.

Рекомендации по применению

• Рекомендуется использовать ADE7932ARIZ-RL в схемах с использованием защитных элементов, таких как предохранители и токоограничивающие резисторы, для защиты устройства от перегрузок по току.
• Убедитесь, что монтаж выполнен в соответствии с рекомендациями по термостабильности для обеспечения надежной работы в экстремальных условиях.

Основные технические характеристики

• Количество каналов: 3
• Разрешение: -
• Интерфейс передачи данных: I2C, SPI
• Источник напряжения питания: Одно питание
• Напряжение питания: 3.3 В ~ 10 В
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: 20-SOIC (ширина 7.50 мм)

Возможные аналоги

• ADE7753 от Analog Devices: Аналогичный ADC для измерения энергии с поддержкой интерфейса SPI.
• ADE9000 от Analog Devices: Многофункциональный измеритель энергии с расширенными функциями, такими как измерение гармоник и другие.

Заключение

ADE7932ARIZ-RL - это надежный и точный ADC с функциями измерения энергии, идеально подходящий для использования в смарт-счетчиках и энергоменеджерах. Его высокая точность и поддержка популярных интерфейсов делают его отличным выбором для различных приложений измерения электроэнергии.
