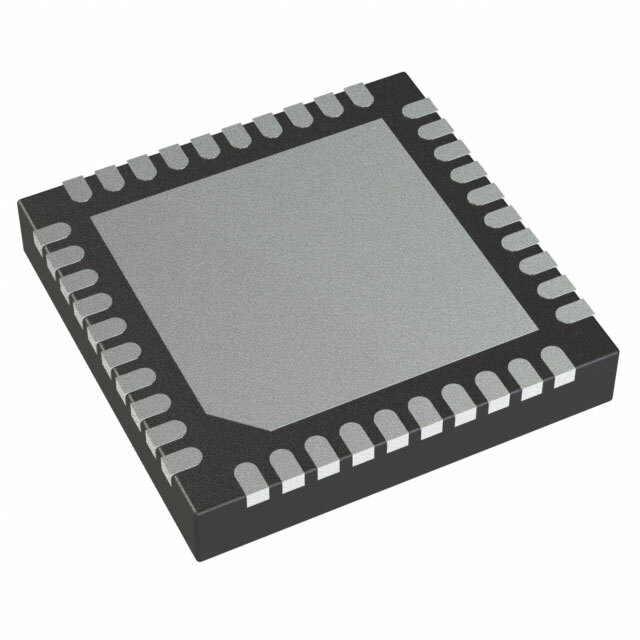

ADE7880ACPZ от Analog Devices

Общее описание

ADE7880ACPZ – это интегральная микросхема трехфазного измерителя энергии от компании Analog Devices. Она предназначена для точного измерения различных параметров электрической энергии, включая активную, реактивную и полную мощность, а также параметры тока и напряжения для трехфазных систем. Микросхема обеспечивает высокую степень точности и надежности, что делает её отличным выбором для применения в системах мониторинга и учета электроэнергии.

Преимущества

• Высокая точность: Возможность точного измерения различных параметров электроэнергии.
• Многофункциональность: Поддержка измерения активной, реактивной и полной мощности.
• Надежность: Высокая степень защиты от помех и возможность работы в широком диапазоне температур.
• Компактность: Поверхностный монтаж в корпусе 40-LFCSP-WQ (6x6).

Недостатки

• Сложность в настройке: Требуется квалифицированный персонал для правильной интеграции и калибровки микросхемы.
• Высокая стоимость: По сравнению с менее функциональными аналогами.

Типовое использование

• Системы мониторинга энергопотребления: В офисах и жилых зданиях.
• Промышленные приложения: Мониторинг и учет электроэнергии в производственных предприятиях и промышленных установках.
• Автоматизированные системы управления и учета: В энергетических компаниях для управления сетями и учета потребления.

Рекомендации по применению

• Используйте внешние элементы фильтрации: Для дополнительной защиты от электромагнитных помех.
• Обеспечьте стабильное питание: Поддерживайте заданные параметры напряжения питания для избежания ошибок измерений.
• Проектируйте с учетом теплового режима: Обратитесь к рекомендации производителя относительно теплоотведения для достижения максимальной надежности.

Основные технические характеристики

• Интерфейсы: SPI, I²C
• Входное сопротивление: 490 кОм
• Напряжение I/O High: 2.4V, 3.0V
• Напряжение I/O Low: 0.4V, 0.8V
• Потребляемый ток: 25 мА
• Напряжение питания: 2.97V ~ 3.63V
• Тип счетчика: Трехфазный
• Рабочая температура: -40°C ~ 85°C
• Тип монтажа: Поверхностный монтаж
• Корпус: 40-WFQFN (6x6)

Возможные аналоги

• ADE7758 от Analog Devices: Предыдущая версия микросхемы с меньшей функциональностью и точностью.
• STPM33 от STMicroelectronics: Альтернативная трехфазная микросхема измерения энергии, также обеспечивающая высокую точность и надёжность.

Использование ADE7880ACPZ позволит улучшить качество мониторинга и учета потребляемой электроэнергии, обеспечивая надежность и точность данных, необходимых для управления энергоресурсами.
