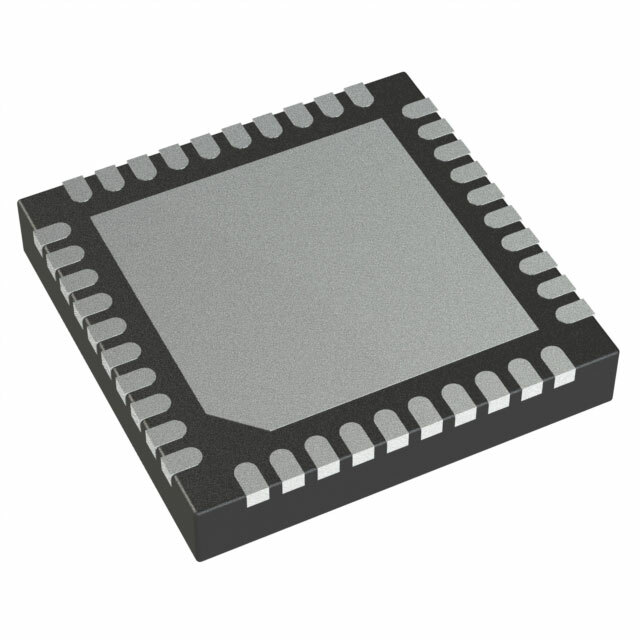

ADE7878AACPZ

ADE7878AACPZ от Analog Devices

Общее описание

ADE7878AACPZ – это интегрированная схема для измерения электроэнергии, предназначенная для высокоточных измерений трёхфазных электрических параметров. Этот чип сочетает в себе функции измерения потребления энергии, обнаружения качества электроэнергии и мониторинга сети, что делает его идеальным для использования в интеллектуальных счетчиках электроэнергии и системах управления энергопотреблением.

Преимущества

• Высокая точность: Обеспечивает высокую точность измерений с ошибкой менее 0.1% в широком диапазоне напряжений и токов.
• Широкий диапазон измерений: Поддерживает измерения различных параметров, таких как активная, реактивная и полная мощность, RMS-напряжение и ток.
• Высокий уровень интеграции: Включает множество встроенных функций, таких как PLL, контроллеры DSP и различные интерфейсы ввода/вывода.
• Универсальность: Подходит для различных типов трёхфазных систем.

Недостатки

• Сложность использования: Требует наличия соответствующих знаний для правильной установки и настройки.
• Необходимость дополнительных компонентов: Для полноценного использования могут потребоваться внешние компоненты, такие как усилители, резисторы и прочее.

Типовое использование

• Интеллектуальные счетчики электроэнергии:
  • Домашние и коммерческие счетчики.
• Мониторинг качества электроэнергии:
  • Проверка стабильности и качества электроснабжения.
• Системы управления энергопотреблением:
  • Управление расходами на энергию в промышленных и корпоративных сетях.

Рекомендации по применению

• Обеспечьте надлежащую установку и компоновку на печатной плате для минимизации шума и помех.
• Используйте правильные фильтры и усиливающие схемы для оптимизации точности измерений.
• Внимательно следуйте рекомендациям производителя по проектированию и калибровке системы.

Основные технические характеристики

• Тип счётчика: Трёхфазный
• Погрешность измерений: До 0,1%
• Входное сопротивление: 400 кОм
• Диапазон напряжений питания: 2,8 В – 3,7 В
• Потребляемый ток: 20 мА
• Интерфейсы: I2C, SPI, UART
• Корпус: 40-LFCSP-WQ (6х6)
• Диапазон рабочих температур: от -40°С до +85°С

Возможные аналоги

• ADE7953 – однофазный счётчик с высокой точностью от Analog Devices.
• STM32L4 – микроконтроллер с поддержкой многоканальных измерений и низким энергопотреблением.
• ATM90E32AS – трёхфазный энергометрический IC от Microchip Technology.

Используйте ADE7878AACPZ от Analog Devices для точного и надёжного измерения и мониторинга параметров электрических сетей!
