ADCMP581BCPZ-WP

Описание для сайта

ADCMP581BCPZ-WP от Analog Devices

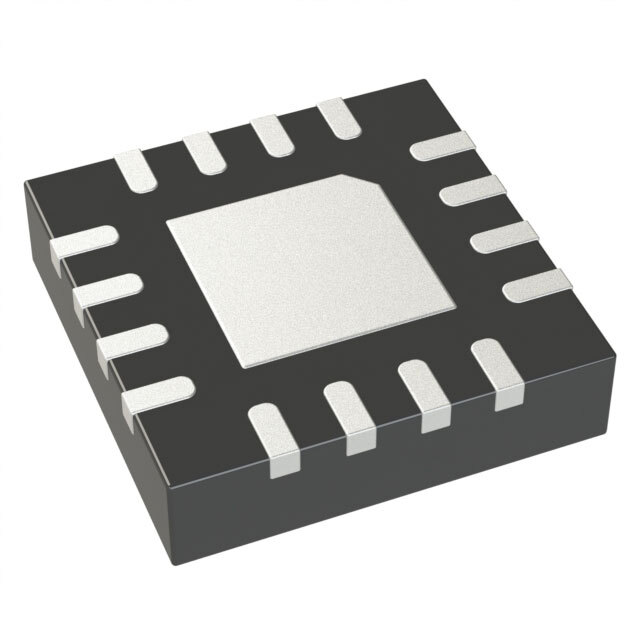

Общее описание: ADCMP581BCPZ-WP — это высокопроизводительный компаратор с запиранием и выходом типа ECL (эмиттерно-связанная логика), созданный специалистами компании Analog Devices. Данный интегральный компаратор предназначен для использования в системах с высокими требованиями к скорости и точности сигнала. Он представлен в компактном корпусе 16-LFCSP (3x3 мм), что обеспечивает его удобное использование на платах с высокой плотностью компонентов.

Преимущества:

• Высокая скорость работы с временем распространения сигнала до 0.18 нс
• Поддержка широкого диапазона питающего напряжения от ±4.5V до ±5.5V
• Низкий ток покоя (до 8 мА), что уменьшает потребление энергии
• Компактный корпус 16-LFCSP для удобного монтажа
• Высокая точность с максимальнозатухающим напряжением смещения входа до 10 мВ

Недостатки:

• Требует двуполярного источника питания, что может усложнить схемотехнику для некоторых применений
• Высокий ток выходного сигнала (до 44 мА) требует постоянного контроля теплового режима

Типовое использование:

• Высокоскоростные сигнальные системы
• Широкополосные телекоммуникационные устройства
• Прецизионные измерительные приборы
• Системы обработки цифровых сигналов

Рекомендации по применению:

• Обеспечьте адекватное охлаждение компонента при высоких токах выхода
• Используйте качественные блоки стабилизации питания для защиты от перепадов напряжения
• Тщательно проектируйте печатные платы, чтобы исключить влияние паразитных элементов на работу компаратора

Основные технические характеристики:

• Тип выхода: Complementary, ECL
• Напряжение питания: ±4.5V ~ ±5.5V
• Максимальное напряжение смещения входа: 10 мВ при ±5В
• Максимальный ток смещения входа: 30 мкА при ±5В
• Типовой ток выхода: 44 мА при 5В
• Максимальный ток покоя: 8 мА
• Типовой коэффициент подавления синфазного сигнала (CMRR): 60 дБ
• Типовой коэффициент подавления питания (PSRR): 75 дБ
• Максимальное время распространения сигнала: 0.18 нс
• Гистерезис: 1 мВ
• Рабочая температура: от -40°C до 125°C
• Корпус / исполнение: 16-WFQFN с теплыделением, CSP
• Тип монтажа: Поверхностный монтаж

Возможные аналоги:

• LTC6752-1 от Analog Devices
• TLV3501-Q1 от Texas Instruments
• LMH7322 от Texas Instruments

Заключение

Компаратор ADCMP581BCPZ-WP от Analog Devices представляет собой высокоскоростной и точный компонент, подходящий для использования в самых разных областях электроники, требующих надежности и минимальных временных задержек.
