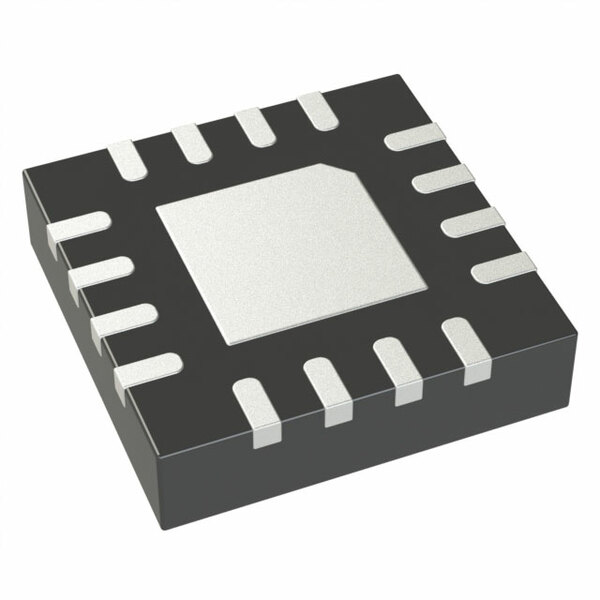

ADCMP581BCPZ-R2

Описание

ADCMP581BCPZ-R2 — это высокоскоростной компаратор с защёлкой от Analog Devices, обладающий выдающимися характеристиками по скорости и точности. Разработан для использования в приложениях, требующих высокой частоты переключений и малых задержек, таких как RF системы, сетевое оборудование, медицинские приборы и системы обработки сигналов.

Преимущества

• Высокая скорость: Максимальное время распространения сигнала составляет всего 0.18 нс, что делает данный компаратор одним из самых быстрых на рынке.
• Высокая точность: Минимальный входной смещающий напряжение не превышает 10 мВ.
• Широкий диапазон питания: Возможность работы в диапазоне от ±4.5В до ±5.5В.
• Компактное исполнение: Поставляется в компактном корпусе 16-LFCSP (3x3 мм), который экономит место на печатной плате.

Недостатки

• Сложность монтажа: Из-за мелкого корпуса требуется аккуратность и опыт в работе с поверхностным монтажом.
• Энергопотребление: Несмотря на высокую скорость, потребляемый ток при работе сравнительно высок.

Типовое использование

• Системы с высокочастотным переключением: RF передатчики и приемники.
• Оборудование сетей: Высокоскоростные сетевые маршрутизаторы и коммутаторы.
• Медицинские приборы: Устройства с высокими требованиями к временным характеристикам.
• Сигнальные системы: Применение в системах обработки сигналов и измерительных приборах.

Рекомендации по применению

• Электропитание: Обеспечьте надежное и стабильное электропитание в пределах диапазона рабочей мощности.
• Конденсаторы фильтрации: Используйте высокочастотные конденсаторы для фильтрации шума.
• Монтаж: Требуется аккуратный монтаж с соблюдением стандартов поверхностного монтажа.

Основные технические характеристики

• Тип выхода: Комплементарный, ECL
• Напряжение питания: ±4.5В ~ 5.5В
• Входное смещающее напряжение: Максимум 10 мВ при ±5В
• Ток смещения на входе: Максимум 30 мкА при ±5В
• Ток выхода: Типично 44 мА при 5В
• Потребляемый ток (макс): 8 мА
• Типовая задержка распространения: 0.18 нс
• Гистерезис: 1 мВ
• Температурный диапазон: -40°C ~ 125°C
• Корпус: 16-LFCSP (3x3 мм), Surface Mount

Возможные аналоги

• ADCMP580BCPZ-R2: Более доступная альтернатива с аналогичными характеристиками.
• ADCMP583BCPZ-R2: Компаратор с улучшенными характеристиками по входному смещающему напряжению.

Для получения дополнительной информации и уточнения характеристик обратитесь к официальной документации производителя или свяжитесь с нашими специалистами.
