ADCMP580BCPZ-WP

ADCMP580BCPZ-WP от Analog Devices

Общее описание

ADCMP580BCPZ-WP – это высокоскоростной компаратор Analog Devices с задержкой распространения менее 180 пикосекунд, предназначенный для высокопроизводительных приложений. Компаратор оснащен функцией фиксации состояния (Latch), что позволяет фиксировать его выходное состояние при определённых сигналах.

Преимущества

• Высокая скорость: Экстремально быстрая задержка распространения (180 пс максимум).
• Высокая чувствительность: Малое входное напряжение смещения (10 мВ максимум).
• Широкий диапазон рабочих температур: Подходит для работы в условиях окружающей среды от -40°C до +125°C.
• Удобная форма корпуса: Поверхностный монтаж в корпусе LFCSP размерами 3 мм x 3 мм, что экономит место на печатной плате.
• Низкий ток потребления: Подходит для энергоэффективных приложений.

Недостатки

• Может потребоваться современное высокоточное оборудование для правильного монтажа и калибровки из-за высокой чувствительности и скорости.

Типовое использование

• Высокоскоростные аналоговые контуры
• Системы телекоммуникаций
• Радиочастотные (RF) и микроволновые системы
• Цифровая обработка сигналов
• Устройства измерения времени и амплитуды

Рекомендации по применению

• Питание: Убедитесь, что питание стабильно в диапазоне от ±4,5 В до ±5,5 В.
• Монтаж: Следите за температурными режимами при пайке, чтобы не повредить компонент.
• Электронная развязка: Используйте качественные конденсаторы для фильтрации питания и уменьшения возможных помех.

Основные технические характеристики

• Тип компаратора: С фиксацией состояния (Latch)
• Количество элементов: 1
• Тип выхода: CML, Комплементарный
• Напряжение питания: от ±4,5 В до ±5,5 В
• Максимальное напряжение смещения на входе: 10 мВ
• Максимальный входной смещающий ток: 30 μА
• Типичный выходной ток: 44 мА при 5 В
• Максимальный потребляемый ток в состоянии покоя: 8 мА
• Типичное значение CMRR: 60 дБ
• Типичное значение PSRR: 75 дБ
• Максимальная задержка распространения: 0.18 нс
• Гистерезис: 1 мВ
• Диапазон рабочих температур: от -40°C до +125°C

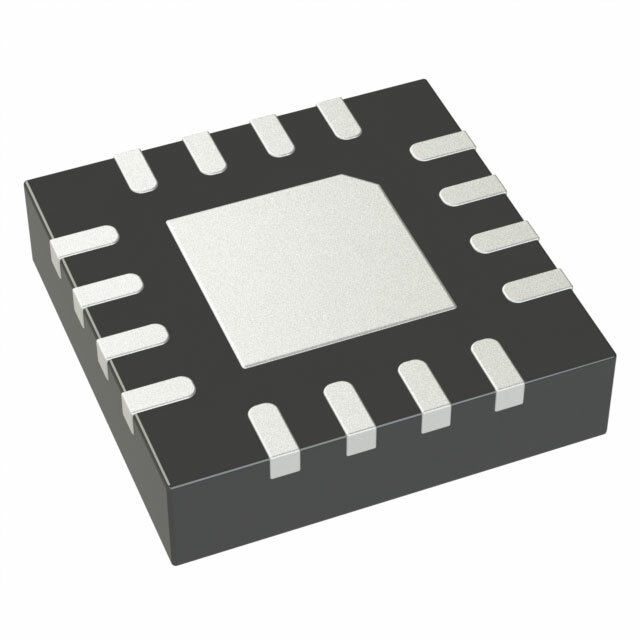

• Корпус: 16-WFQFN с тепловым отводом, CSP
• Тип монтажа: Поверхностный

Возможные аналоги

• LMH7220 от Texas Instruments
• MAX9601 от Maxim Integrated
• ADCMP581 от Analog Devices (без влагозащиты, аналогичная модель)

Этот компактный высокоскоростной компаратор идеально подходит для широкого спектра высокопроизводительных применений, обеспечивая стабильность, надежность и отличные эксплуатационные характеристики.
